پراب اولتراسونیک (UT): از اصول پایه تا کاربرد عملی: آزمون اولتراسونیک (UT) یکی از روش‌های پرکاربرد در بازرسی‌های غیرمخرب (NDT) است که از امواج فراصوت با فرکانس بالا (معمولاً بالای ۲۰ کیلوهرتز) برای ارزیابی و تشخیص عیوب مواد استفاده می‌کند. این روش به دلیل دقت بالا در تعیین عمق و اندازه عیب، قابلیت نفوذ در اعماق زیاد و ایمنی برای اپراتور، جایگاه ویژه‌ای در صنایعی مانند نفت و گاز، نیروگاهی، هوافضا، خودروسازی و ساخت‌وساز دارد. این مقاله به بررسی اصول فیزیکی، تجهیزات، روش‌های اجرا، مزایا و معایب و کاربردهای این فناوری می‌پردازد.

توضیحات آزمون غیرمخرب اولتراسونیک (Ultrasonic Testing – UT)

1. مقدمه و تاریخچه مختصر

2. اصول فیزیکی و تئوری امواج اولتراسونیک

   • تولید و دریافت امواج (اثر پیزوالکتریک)

   • انواع امواج (Longitudinal, Shear, Surface, Lamb)

   • سرعت صوت و impedance آکوستیک

   • بازتاب و شکست (قانون اسنل)

3. اجزای اصلی دستگاه اولتراسونیک (Flaw Detector)

   • ترانسدیوسر (کrystal، کابل، پروب)

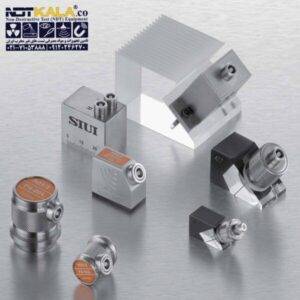

   • انواع پروب (تماسی، زاویه‌ای، دابل، immersion)

   • واحد نمایشگر (CRT یا دیجیتال)

4. روش‌های اصلی آزمون UT

   • روش پالس-اکو (Pulse-Echo): متداول‌ترین روش

   • روش Through-Transmission (ارسال-دریافت)

   • روش TOFD (Time of Flight Diffraction)

5. مراحل اجرای یک آزمون معمول

   • آماده‌سازی سطح

   • کالیبراسیون دستگاه (Calibration – SETUP)

   • اسکن سطح و جمع‌آوری داده‌ها

   • تفسیر داده‌ها و گزارش‌نویسی

6. کاربردهای آزمون اولتراسونیک

   • یافتن عیوب داخلی (ترک، تخلخل، Lack of Fusion)

   • اندازه‌گیری ضخامت (Thickness Gauging)

   • تعیین خواص مکانیکی مواد

   • آزمون بتن و مصالح ساختمانی

7. مزایا و معایب

8. نتیجه‌گیری

9. منابع و مراجع

مشاهده و خرید تجهیزات پیشرفته اولتراسونیک و انواع پراب UT: (تجهیزات تست التراسونیک)

عیب‌یابی اولتراسونیک

1. اصول فیزیکی:

امواج اولتراسونیک، امواج صوتی با فرکانسی فراتر از حد شنوایی انسان (معمولاً بین ۰.۵ تا ۲۵ مگاهرتز) هستند. این امواج از طریق یک ترانسدیوسر (مبدل) که دارای یک کریستال پیزوالکتریک (مانند کوارتز یا PZT) است، تولید می‌شوند. هنگامی که یک پالس الکتریکی به این کریستال اعمال می‌شود، کریستال مرتعش شده و امواج صوتی را تولید می‌کند. همین کریستال در حالت معکوس، امواج بازتابیده شده را دریافت و به سیگنال الکتریکی تبدیل می‌کند.

2. روش پالس-اکو (قلب تپنده UT):

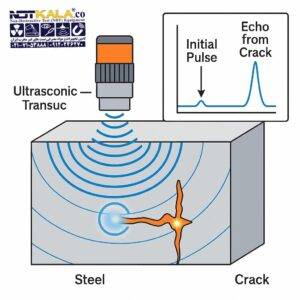

در این روش، پروب یک پالس اولتراسونیک را به داخل قطعه می‌فرستد. این پالس درون ماده منتشر می‌شود. اگر به یک عیب (مانند ترک یا حفره) یا مرز دیگری (مثلاً پشت قطعه) برخورد کند، منعکس شده و به سمت پروب بازمی‌گردد. دستگاه با اندازه‌گیری زمان رفت و برگشت (Time of Flight) و با دانستن سرعت صوت در آن ماده، می‌تواند فاصله تا عیب (عمق آن) را با دقت بسیار بالا محاسبه کند.
عمق عیب = (سرعت صوت × زمان رفت و برگشت) / ۲

3. تفسیر داده‌ها – A-Scan:

خروجی اصلی دستگاه به صورت یک نمودار به نام A-Scan نمایش داده می‌شود. محور افقی نشان‌دهنده زمان (یا عمق) و محور عمودی نشان‌دهنده دامنه سیگنال بازتابیده شده است.

• پالس اولیه (Initial Pulse): اولین سیگنال در سمت چپ نمودار.

• بازتاب از عیب (Defect Echo): پیک‌هایی که در میانه نمودار ظاهر می‌شوند.

• بازتاب پشت قطعه (Back Wall Echo): آخرین پیک بزرگ که نشان‌دهنده انتهای قطعه است.
  تغییر در ارتفاع و موقعیت این پیک‌ها اطلاعات حیاتی درباره اندازه، عمق و ماهیت عیب ارائه می‌دهد.

 مزایا و معایب پراب های التراسونیک

کاربردهای کلیدی پراب اولتراسونیک (UT)

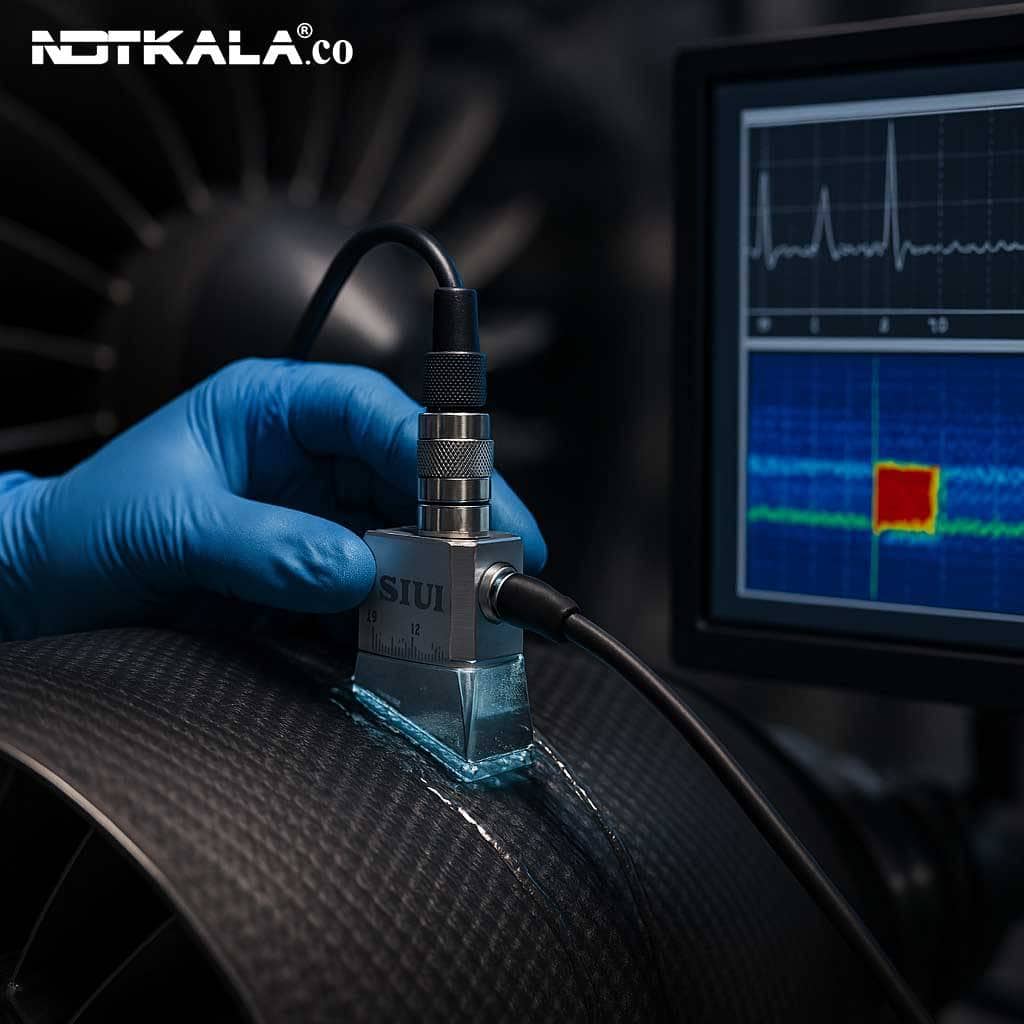

• صنعت نفت و گاز: بازرسی جوش‌های خط لوله، اندازه‌گیری ضخامت خوردگی مخازن و تانک‌ها.

• صنعت هوافضا: بررسی کامپوزیت‌ها، پره‌های توربین و قطعات حیاتی.

• ساخت‌وساز: بررسی یکپارچگی شمع‌های بتنی (Pile Integrity Test) و عیب‌یابی در سازه‌ها.

• صنعت خودرو: کنترل کیفیت قطعات ریخته‌گری شده و جوش‌ها.

سرعت صوت و طول‌مواد متداول در مواد مختلف

استانداردهای بین‌المللی (International Standards) پراب

اشاره به استانداردها نشان‌دهنده رعایت اصول فنی و پذیرش جهانی مطالب مقاله شماست.

• ASTM E317 – 21: Standard Practice for Evaluating Performance Characteristics of Ultrasonic Pulse-Echo Testing Systems without the Use of Electronic Measurement Instruments.

  • هدف: ارائه روشی برای ارزیابی عملکرد سیستم‌های پالس-اکو (ماند دقت عمق، حساسیت، وضوح افقی).

• ASTM E797 / E797M – 21: Standard Practice for Measuring Thickness by Manual Ultrasonic Pulse-Echo Contact Method.

  • هدف: مشخص کردن روش صحیح برای اندازه‌گیری ضخامت مواد با استفاده از روش تماسی پالس-اکو.

• ASME Boiler and Pressure Vessel Code, Section V – Article 4: Ultrasonic Examination Methods for Materials and Fabrication.

  • هدف: این کد، الزامی و بسیار معتبر است. روش‌های دقیق بازرسی اولتراسونیک جوش‌ها و مواد مورد استفاده در ساخت دیگ‌های بخار و مخازن تحت فشار را مشخص می‌کند. هر بازرس حرفه‌ای باید با این استاندارد آشنا باشد.

• ISO 17640: Non-destructive testing of welds — Ultrasonic testing — Techniques, testing levels, and assessment.

  • هدف: استانداردی بین‌المللی که روش‌های آزمون، سطوح آزمون و критериهای ارزیابی برای بازرسی جوش را تعیین می‌کند.

نتیجه‌گیری

آزمون اولتراسونیک به عنوان یک روش قدرتمند، دقیق و همه‌جانبه در خانواده NDT، نقش غیرقابل انکاری در تضمین ایمنی، قابلیت اطمینان و طول عمر سازه‌ها و تجهیزات صنعتی ایفا می‌کند. پیشرفت‌های اخیر در حوزه پردازش سیگنال و تصویربرداری اولتراسونیک (مانند Phased Array و TOFD) توانایی‌های این روش را به میزان قابل توجهی افزایش داده و آن را به یکی از پرچمداران عیب‌یابی مدرن تبدیل کرده است.
