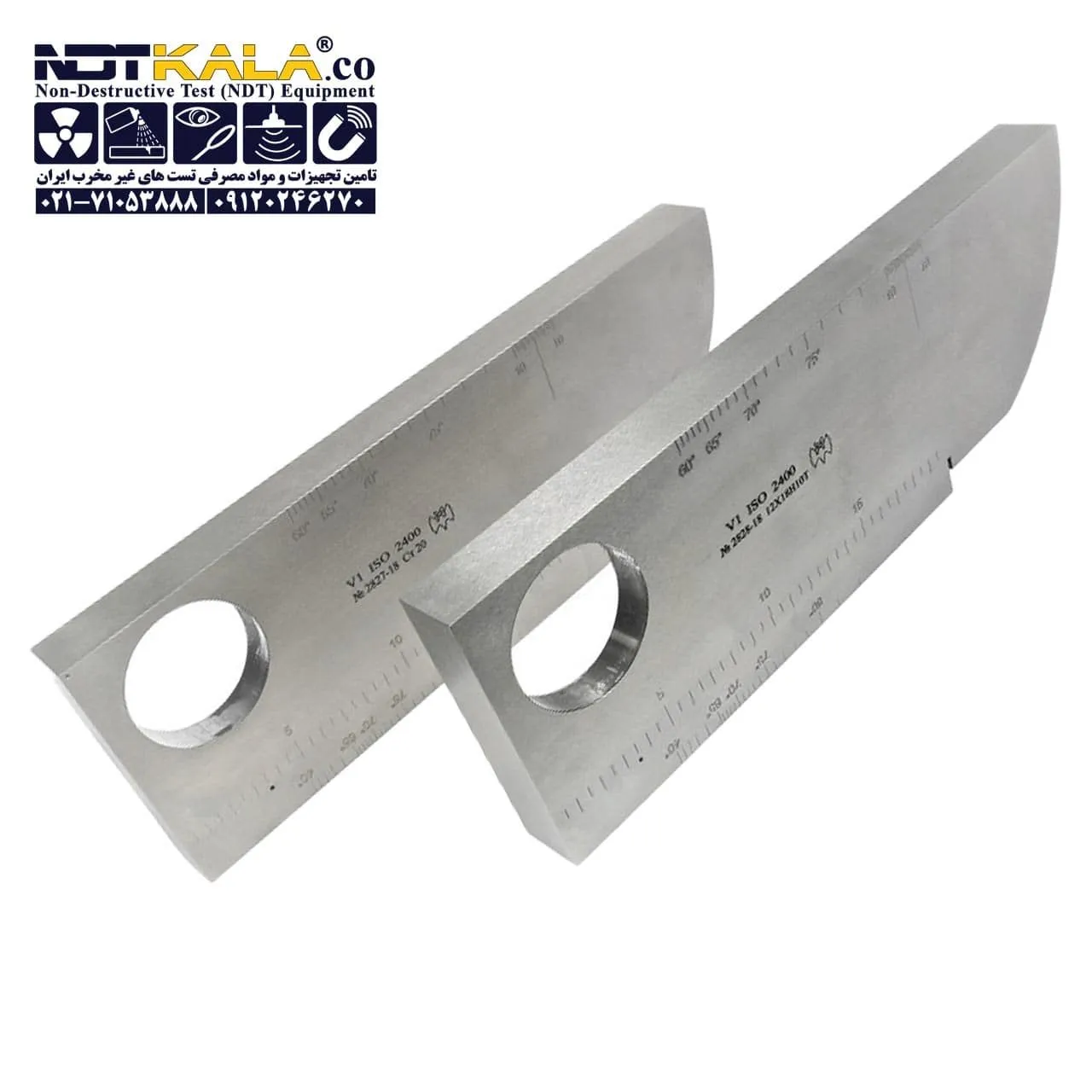

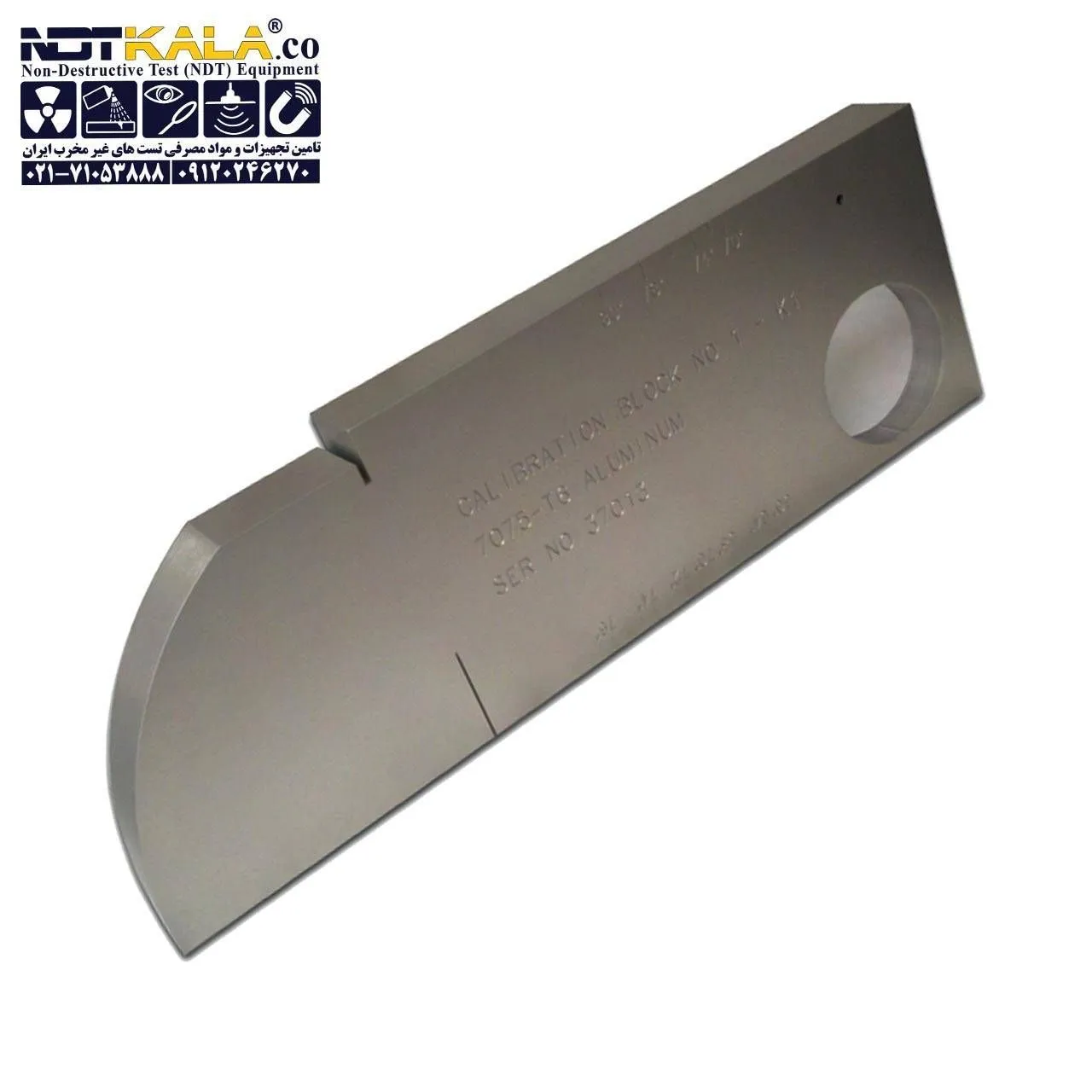

تست بلوک کالیبراسیون V1
در دستگاه تست التراسونیک در روش تست عیب یابی به روش UT،جهت مطابقت و چک نمودن داده ها و کالیبراسیون از تست بلوک کالیبراسیون V1 استفاده می گردد. تست بلوک کالیبراسیون V1 برای تست التراسونیک یو تی UT در تست های غیر مخرب استفاده میگردد برای کالیبراسیون دستگاه آلتراسونیک و همینطور تست صحت سلامت دستگاه و پراب و کابل های دستگاه UT.
کالایی که برای کالیبراسیون زاویه پراب های التراسونیک،کالیبراسیون فاصله،نقطه ایندکس (نقطه خروج )و زاویه ی برگشت،استفاده می شود.
بلوکی که منطبق بر استاندارد های IIW (انجمن بین المللی جوش) و ASTM E164 ساخته شده است.این تست بلوک برای محاسبه ایندکس پراب،رزولیشن پراب و انطباق با استاندارد AWS مورد استفاده قرار می گیرد.
از ویژگی های این v1 می توان به شعاع 4 اینچ،قطر سوراخ 2 اینچ،عرض شکاف (Notch ) : 0.08 اینچ،قطر سوراخ کوچک : 0.06 اینچ اشاره کرد.معمولا از جنس های مختلف استیل 1018،استیل 4340، فولاد ضد زنگ 304،الومینیوم 7075-T6 ساخته می شود.
این محصول و مابقی محصولات در این حوزه را میتوانید در دسته تست بلوک کالیبراسیون به راحتی پیدا کنید.
قیمت این دستگاه را می توانید از مجموعه بازرگانی ان دی تی کالا NDTKALA با 18 ماه گارانتی و ضمانت اصالت کالا دریافت نمائید.
باکیفیت ترین تست بلوک کالیبراسیون V1
کاربردهای تست بلوک کالیبراسیون V1
کالیبراسیون دستگاههای UT و پروبهای التراسونیک
تنظیم و ارزیابی دقت عمق سنجی و حساسیت دستگاه
تست صحت عملکرد پروب و سیستم انتقال سیگنال
آموزش اپراتورها و تکنسینها در تست UT
استفاده در آزمایشگاههای کنترل کیفیت و کارگاههای صنعتی
مشخصات فنی تست بلوک V1
| ویژگی | مشخصات |
|---|---|
| نوع محصول | بلوک کالیبراسیون UT (Calibration Block) |
| مدل | V1 |
| جنس | فولاد استاندارد با سختی کنترلشده |
| ابعاد | استاندارد صنعتی (قابل سفارشیسازی) |
| شکل | مستطیلی با شیارها و سوراخهای مرجع برای اندازهگیری عمق و حساسیت |
| کاربرد | کالیبراسیون، تست حساسیت، ارزیابی دقت پروب UT |
| دقت | ±0.01 میلیمتر در عمق و موقعیت سوراخها |
| مقاومت در برابر سایش | بالا، مناسب محیط صنعتی |
| استاندارد | مطابق با استانداردهای ISO و ASTM برای تست UT |
| قابلیت استفاده | برای پروبهای التراسونیک عمودی، زاویهای و داپلر |
ویژگی تست بلوک کالیبراسیون V1
- مطابقت با استاندارد BS EN 12223
- جنس آلومینیوم گرید 6
- برش و چاپ 20 میکرون
- سطح صافی 2 میکرون
- متعلقات کیف برزنتی
نکات استفاده صحیح از تست بلوک کالیبراسیون V1
قبل از استفاده، سطح بلوک را تمیز و خشک کنید.
پروب UT را دقیقاً روی محلهای مرجع مشخصشده قرار دهید.
از فشار یکنواخت هنگام تست استفاده کنید تا نتیجه دقیق باشد.
پس از استفاده، بلوک را در محیط خشک و خنک نگهداری کنید تا از خوردگی و آسیب جلوگیری شود.
دورهای بررسی کنید که شیارها و سوراخها تغییر شکل یا سایش نداشته باشند.
مثالهای عملی استفاده از تست بلوک کالیبراسیون V1
کالیبراسیون دستگاه UT در خط تولید فولاد
در کارخانه تولید قطعات فولادی، قبل از تست واقعی قطعات، پروب UT روی بلوک کالیبراسیون V1 قرار داده میشود. این کار به اپراتور اجازه میدهد حساسیت و عمق سنجی دستگاه را تنظیم کند و از صحت اندازهگیریهای بعدی اطمینان حاصل شود.
آموزش تکنسینهای UT
در دورههای آموزشی، بلوک V1 برای آموزش نحوه قرارگیری پروب، خواندن سیگنالها و تنظیم دستگاه استفاده میشود. این ابزار باعث افزایش دقت و کاهش خطا در عملیات واقعی میشود.
تست و کالیبراسیون پروبهای زاویهای و داپلر
بلوگ کالیبراسیون V1 دارای شیارها و سوراخهای مرجع است که امکان تست پروبهای زاویهای و داپلر را فراهم میکند. این سناریو در بازرسی جوشها و قطعات حساس کاربرد دارد.
مزایای استفاده از تست بلوک V1
دقت بالا: تضمین میکند دستگاه UT سیگنالها و عمقها را بهدرستی اندازهگیری کند
سازگاری گسترده: قابل استفاده با انواع پروبها و دستگاههای UT
مقاومت و دوام بالا: مناسب محیط صنعتی و کارگاهی
آسان برای استفاده: طراحی استاندارد و شیارهای مرجع برای استفاده سریع و دقیق
پشتیبانی استانداردها: مطابقت با استانداردهای ISO و ASTM
سوالات کاربران درباره تست بلوک کالیبراسیون V1
تست بلوک کالیبراسیون V1 برای چه دستگاههایی مناسب است؟
برای تمام دستگاههای UT و پروبهای التراسونیک اعم از عمودی، زاویهای و داپلر کاربرد دارد.
آیا میتوان از این بلوک برای آموزش استفاده کرد؟
بله، بلوک V1 مناسب آموزش اپراتورهای تازهکار و تنظیم دستگاههاست.
آیا بلوک دچار خوردگی یا سایش میشود؟
بلوک از فولاد مقاوم ساخته شده و طول عمر بالایی دارد، اما نگهداری در محیط خشک توصیه میشود.
آیا بلوک قابل سفارشیسازی است؟
بله، ابعاد و شیارها میتوانند مطابق نیاز مشتری سفارشی شوند.
دقت اندازهگیری با این بلوک چقدر است؟
دقت ±0.01 میلیمتر در عمق و موقعیت سوراخها تضمین شده است.
جمعبندی
تست بلوک کالیبراسیون V1 یک ابزار استاندارد و ضروری برای کالیبراسیون، تنظیم و ارزیابی دقت دستگاههای UT است. با استفاده از این بلوک، اپراتورها میتوانند اطمینان حاصل کنند که اندازهگیریها دقیق، قابل اعتماد و مطابق استانداردهای صنعتی انجام میشوند. این محصول برای صنایع فولاد، نفت و گاز، هوافضا، جوشکاری و آزمایشگاههای کنترل کیفیت یک ابزار حرفهای و حیاتی محسوب میشود.
