معرفی دستگاه DCVG R839

DCVG یا Direct Current Voltage Gradient یک روش پیشرفته برای شناسایی، موقعیت‌یابی و ارزیابی شدت عیوب موجود در پوشش خطوط لوله می‌باشد. مدل R839 یکی از نمونه‌های پیشرفته و دقیق این دستگاه‌هاست که با بهره‌گیری از فناوری روز، دقت بالا و قابلیت حمل آسان، ابزار مطمئنی برای بازرسی‌های دوره‌ای خطوط لوله نفت، گاز و آب محسوب می‌شود.

بررسی عیوب پوشش خطوط لوله و کابل DCVG R839 برند رادار RADAR مدل R839 ساخت ایران با 5 سال گارانتی و 10 سال خدمات پس از فروش توسط تنها مرجع معتبر تجهیزات بازرسی در ایران به نام ان دی تی کالا عرضه می گردد.

دستگاه DCVG دارای ویژگی های منحصر به فردی از جمله پیدا شدن مرکز عیب پوشش، اندازه عیب و خرابی و اندازه و وضعیت خوردگی با خطای بسیار اندک می باشد. این محصول و مابقی محصولات در این حوزه را میتوانید در دسته منفذیاب (هالیدی دتکتور) به راحتی مشاهده کنید.

جعبه گشایی خاص و کامل دستگاه تست عیوب پوشش خطوط لوله رادار radar r839:

دستگاه تست پوشش، عیب یاب عایق لوله و کابل DCVG مدل RADAR R839 با استفاده از دانش و توانایی متخصصان ایرانی با 20 سال سابقه کار در این حوزه تولید کشور عزیزمان ایران می باشد.

آموزش رایگان دستگاه DCVG ،قابلیت استفاده و تست توسط یک اپراتور، خدمات پس از فروش سریع و آسان و تامین قطعات جانبی دستگاه DCVG R839 از نقاط مثبت این دستگاه می باشد. در حال حاضر دستگاه DCVG R839 کمپانی رادار RADAR پر فروش ترین دستگاه بررسی عیوب پوشش خط لوله و کابل می باشد که 99 درصد سهم بازار را به خود اختصاص داده است.

عملکرد کلی دستگاه بررسی عیوب پوشش خطوط لوله و کابل DCVG R839

دستگاه DCVG R839 با اندازه‌گیری گرادیان ولتاژ مستقیم در سطح خاک، محل‌هایی که در آن پوشش خط لوله دچار آسیب یا خوردگی شده را شناسایی می‌کند. در این روش، از طریق یک منبع جریان مستقیم پالسی (ON/OFF)، ولتاژ سطحی خاک در نقاط مختلف بررسی و نقاط نشت جریان شناسایی می‌گردد.

کاربردهای دستگاه بررسی عیوب پوشش خطوط لوله و کابل DCVG R839

• شناسایی نقاط دارای آسیب در پوشش خارجی خطوط لوله

• ارزیابی عملکرد سیستم حفاظت کاتدی

• مکان‌یابی دقیق عیوب قبل از وقوع خوردگی شدید

• بررسی خطوط لوله جدید پس از نصب پوشش

• بررسی وضعیت پوشش لوله‌ها در بازرسی‌های دوره‌ای

بهترین دستگاه بررسی عیوب پوشش خطوط لوله و کابل DCVG R839

نحوه استفاده از دستگاه بررسی عیوب پوشش خطوط لوله و کابل DCVG R839

1. اتصال الکترودهای مرجع به زمین در دو نقطه مجزا

2. اعمال جریان پالسی به خط لوله با استفاده از فرستنده

3. حرکت طولی در امتداد خط لوله با پروب‌ها و اندازه‌گیری گرادیان ولتاژ

4. ثبت نقاط دارای گرادیان بالا به‌عنوان نقاط احتمالی عیب

5. تجزیه و تحلیل نتایج برای تعیین محل دقیق و شدت آسیب پوشش

بهترین دستگاه بررسی عیوب پوشش خطوط لوله و کابل DCVG R839

ویژگی دستگاه DCVG R839 :

• پیدا کردن دقیق محل خرابی پوشش بدون خطا دستگاه DCVG
• توانایی تشخیص ابعاد بزرگی و کوچکی عیب پوشش و پیدا شدن اندازه کیفی عیب جهت اولویت بندی تعمیرات
• تشخیص تقریبی شدت زخم و خرابی عایق دستگاه DCVG
• بازرسی و بررسی شبکه های بسیار پیچیده خطوط لوله واقع در پالایشگاه ها و پتروشیمی ها
• تشخیص روند و رفتار خوردگی در اثر عیب پوشش
• بازرسی شرایط عملکردیFlange In Su Lating وCasing  ها
• تشخیص تست پست های Test Post معیوب و خراب که همیشه پتانسیل خط لوله نسبت به پتانسل خاک بررسی می گردد با دستگاه DCVG

• بازرسی نحوه عملکرد حفاظت کاتدی
• مشخص شدن جریان های سرگردان
• مشخص شدن محل دفن آندهای فدا شونده و گالولنیک در خاک
• توانایی مشخص شدن عدم چسبندگی عایق و پوشش (به شرط نفوذ آب به زیر پوشش)

اجزای اصلی دستگاه بررسی عیوب پوشش خطوط لوله و کابل DCVG R839

1. الکترودهای مرجع (Reference Electrodes):

   • معمولاً از نوع مس/سولفات مس (Cu/CuSO₄)

   • برای دریافت پتانسیل‌های سطحی زمین

2. گیرنده DCVG با نمایشگر دیجیتال:

   • جهت نمایش اختلاف پتانسیل بین دو نقطه در زمین

   • دارای تنظیمات حساسیت و کالیبراسیون دقیق

3. فرستنده جریان (Pulse Generator):

   • اعمال جریان پالسی به خط لوله جهت ایجاد گرادیان ولتاژ

4. پروب‌های اندازه‌گیری و کابل‌های رابط

5. نرم‌افزار یا خروجی گزارش‌گیری (در مدل‌های پیشرفته)

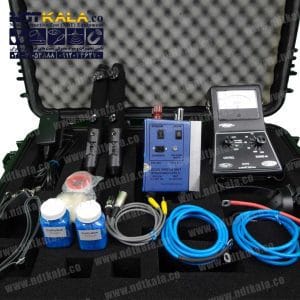

متعلقات دستگاه تست پوشش خطوط لوله RADAR DCVG RADAR R839:

دستگاه گیرنده Meter
دستگاه فرستنده Interrupter
هندل دسته هافسل Handle
کابل رابط اینتراپتر و ترانس سیم رابط Leads
کابل رابط هندل و میتر سیم رابط Leads
رابط سیم AC Adaptor
عصایی هافسل Half cell Probes
ظرف سولفات مس Sulphate Copper
نوک عصایی نوک تیز  Tip Probes
نوک عصایی  نوک پهن Tip Probes
بند چرم Holder دستگاه گیرنده Meter
شارژر سوئیچینگ
تقسیم کننده ولتاژ شارژ 4 کاناله

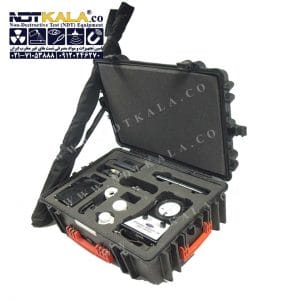

DCVG دستگاه Water Proof حمل کیف.
کیف حمل هافسل ها ) عصایی Bag Probes cell Half
کتاب راهنمای استفاده از دستگاه DCVG
راهنمای استفاده از دستگاه GPS
CD آموزش استفاده از دستگاه DCVG در فایل PDF
نوار تفلون
باطری قلمی
لباس کار و کاله
کارت ضمانت نامه یکساله
گواهی Manufacturer Test Certificate

مزایای خرید دستگاه بررسی عیوب پوشش خطوط لوله و کابل DCVG مدل R839

• دقت بسیار بالا در شناسایی و تعیین شدت عیوب پوشش

• قابلیت تشخیص محل دقیق نشت جریان

• قابل استفاده در انواع خاک و شرایط اقلیمی

• صفحه نمایش دیجیتال با قابلیت کالیبراسیون

• مناسب برای خطوط لوله تحت حفاظت کاتدی

• افزایش ایمنی خطوط لوله با تشخیص پیشگیرانه عیوب

دستگاه بررسی عیوب و تست پوشش خطوط لوله و کابل DCVG چیست؟

دستگاه DCVG که یکی از دو ابزار (DCVG /CIPS) می باشد جهت مشخص شدن و نمایان شدن عیب پوشش های خطوط لوله مدفون در خاک که دسترسی به آن امکان پذیر نیست با روش DC گرادیان انجام می گیرد. از دو روش DCVG و CIPS برای مشخص شدن این عیوب خوردگی و یا عیوب پوشش استفاده می گردد.

دستگاه کونتوم CIPS با فناوری GPS برای جمع کردن اطلاعات استفاده می شود و توانایی جمع آوری اطلاعات مکانی و تاریخ و زمان نیز می باشد.

کافیست با تماس به مجموعه ان دی تی کالا نسبت به کالیبراسیون و تعمیرات دستگاه بررسی عیوب پوشش خطوط و کابل DCVG اقدام نمایید تا در اسرع وقت با ارسال دستگاه DCVG R839 RADAR به کارخانه طبق اصول خدمات پس از فروش اقدامات لازم انجام گیرد.
