شاخص IQI آهن و ASTM IQI تست رادیوگرافی صنعتی
شاخص IQI آهن و ASTM IQI تست رادیوگرافی صنعتی که در فارسی با عنوان شاخص کیفیت تصویر شناخته میشود، یکی از مهمترین ابزارهای کنترل کیفیت در تست رادیوگرافی صنعتی (RT Test) است.
این شاخص برای ارزیابی وضوح، دقت و حساسیت تصویر رادیوگرافی بهکار میرود و نشان میدهد که آیا تصویر بهدستآمده از جوش یا قطعه، استانداردهای لازم را دارا است یا خیر.
در واقع، IQI نقش “شاخص کنترل کیفیت تصویربرداری” را دارد و در هر آزمایش NDT (آزمون غیرمخرب)، به اپراتور و بازرس کمک میکند تا اطمینان حاصل کنند که عیوب داخلی، ترکها، تخلخلها و ناپیوستگیها با وضوح کافی قابل مشاهدهاند.
دو نوع اصلی از شاخصهای کیفیت تصویر وجود دارد:
-

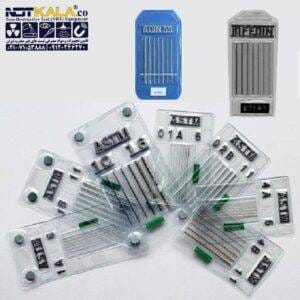

شاخص IQI سیمی (Wire Type IQI)
-
شاخص IQI پلهای یا سوراخدار (Step Hole IQI)
هر کدام از این دو نوع، بسته به استاندارد مورد استفاده و جنس قطعه (مثلاً فولاد، آلومینیوم، مس و…) انتخاب میشوند.
باکیفیت ترین شاخص IQI آهن و ASTM IQI تست رادیوگرافی صنعتی
شاخص IQI آهن چیست؟
شاخص IQI آهن نوعی از شاخصهای کیفیت تصویر است که مخصوص آزمایشهای رادیوگرافی قطعات فولادی و آهنی طراحی شده است.
این نوع شاخصها از سیمهای فولادی دقیق با قطر مشخص تشکیل شدهاند که هر سیم، سطحی از حساسیت تصویر را نمایش میدهد.
در تست رادیوگرافی، IQI آهنی در کنار قطعه یا روی فیلم قرار میگیرد. پس از تابش اشعه ایکس یا گاما، تصویر شاخص روی فیلم ظاهر میشود. در صورتی که تعداد مشخصی از سیمهای IQI قابل مشاهده باشند، یعنی کیفیت تصویر و حساسیت تست در سطح قابل قبول است.
ویژگیهای شاخص IQI آهن
-
جنس: فولاد کربنی یا فولاد ضدزنگ (مطابق استاندارد ISO یا ASTM)
-
نوع ساخت: سیمی (Wire Type)
-
کاربرد: تست رادیوگرافی قطعات آهنی، فولادی، مخازن تحت فشار و لولههای صنعتی
-
رنج اندازهگیری: از سیمهای قطر 0.1 تا 6.3 میلیمتر
-
استاندارد مرجع: EN 462-1 یا ASTM E747
این ابزار بهصورت دقیق ماشینکاری شده تا قطر هر سیم با تلرانس مشخص تولید شود و دقت تصویربرداری را تضمین کند.
ASTM IQI تست رادیوگرافی صنعتی
ASTM IQI تست رادیوگرافی صنعتی (مطابق با ASTM E747 و ASTM E1025) یکی از پرکاربردترین مرجعها در بازرسی رادیوگرافی صنعتی است.
این استاندارد برای تعیین نوع، ابعاد و الزامات شاخصهای کیفیت تصویر (IQI) در انواع فلزات به کار میرود.
بهطور کلی:
-
ASTM E747 مربوط به شاخص سیمی (Wire IQI) است.
-
ASTM E1025 مربوط به شاخص سوراخدار یا پلهای (Hole-Type IQI) میباشد.
ویژگیهای ASTM IQI تست رادیوگرافی صنعتی
-
مطابق با استاندارد بینالمللی NDT برای تصویربرداری دقیق و قابل تکرار
-
استفاده از مواد همجنس با قطعه مورد آزمایش (Steel, Aluminum, Copper, Titanium)
-
دارای مارک، کد و شماره سریال قابل ردیابی
-
مناسب برای RT Film Test، دیجیتال رادیوگرافی (DR) و کامپیوتری (CR)
استفاده از ASTM IQI تست رادیوگرافی صنعتی تضمین میکند که فیلم رادیوگرافی گرفتهشده از جوش یا قطعه، حساسیت لازم را برای کشف کوچکترین عیوب داخلی داشته باشد.
تفاوت شاخص IQI آهن و ASTM IQI تست رادیوگرافی صنعتی
| ویژگی | شاخص IQI آهن | ASTM IQI |
|---|---|---|
| جنس | مخصوص فلزات آهنی و فولادی | شامل همه فلزات طبق استاندارد ASTM |
| نوع ساخت | معمولاً سیمی (Wire Type) | سیمی یا سوراخدار |
| استاندارد مرجع | EN 462-1 یا ISO 19232 | ASTM E747 / ASTM E1025 |
| کاربرد اصلی | رادیوگرافی فولاد، لوله و جوش آهنی | تست عمومی همه مواد صنعتی |
| کدگذاری سیمها | شمارهگذاری بر اساس قطر سیم | شمارهگذاری بر اساس جدول ASTM |
به زبان ساده، IQI آهن زیرمجموعهای از شاخصهای ASTM است که بهطور خاص برای تست مواد آهنی و فولادی طراحی شده است.
کاربرد شاخص IQI در تست رادیوگرافی صنعتی
استفاده از شاخص IQI در تست RT یک الزام استاندارد است. بدون وجود IQI، نمیتوان به دقت تصویر رادیوگرافی اعتماد کرد. برخی از مهمترین کاربردها عبارتاند از:
-
تست جوشهای صنعتی در لولهها و مخازن فشار بالا
-
کنترل کیفیت قطعات فولادی و آلیاژی
-
تست سازههای فلزی در پروژههای نفت، گاز و پتروشیمی
-
بررسی ضخامت و وجود تخلخل در اتصالات فلزی
-
تست قطعات حساس مانند پره توربین و اجزای هواپیما
در هر یک از این موارد، IQI به عنوان شاخص ارزیابی وضوح تصویر و اطمینان از کیفیت تست رادیوگرافی استفاده میشود.
نحوه انتخاب شاخص IQI مناسب
برای انتخاب IQI مناسب باید چند نکته کلیدی در نظر گرفته شود:
-
جنس قطعه: برای فلزات آهنی از IQI Steel و برای آلومینیوم از IQI AL استفاده کنید.
-
ضخامت قطعه: ضخامت تعیینکننده شماره سیم یا نوع پله در IQI است.
-
استاندارد مرجع پروژه: بسته به اینکه پروژه طبق ASME یا ISO انجام شود، نوع ASTM یا EN انتخاب میشود.
-
موقعیت نصب IQI: معمولاً روی سطح بالادست اشعه (Source Side) قرار میگیرد.
انتخاب صحیح IQI باعث افزایش دقت، کاهش خطا و صرفهجویی در تکرار تستهای پرهزینه میشود.
مزایای استفاده از IQI استاندارد در تست RT
استفاده از شاخصهای استاندارد مانند ASTM IQI یا IQI آهنی چندین مزیت مهم دارد:
-
افزایش دقت در تشخیص عیوب داخلی جوش
-
تضمین کیفیت و شفافیت فیلم رادیوگرافی
-
مورد تأیید مراجع بازرسی و استانداردهای جهانی (ASME, ISO, ASTM)
-
کاهش احتمال تفسیر اشتباه فیلم توسط بازرس
-
صرفهجویی در زمان و هزینه تکرار آزمونها
جمعبندی و خرید شاخص IQI آهن و ASTM IQI تست رادیوگرافی صنعتی
به طور خلاصه، شاخص IQI آهن و ASTM IQI تست رادیوگرافی صنعتی از ابزارهای حیاتی در کنترل کیفیت جوش و قطعات فلزی محسوب میشوند.
این شاخصها به شما کمک میکنند تا از وضوح تصویر، حساسیت مناسب و دقت تست رادیوگرافی اطمینان کامل داشته باشید.
اگر به دنبال تجهیزات معتبر و استاندارد برای تستهای RT و NDT هستید، پیشنهاد ما خرید شاخصهای IQI اصل و کالیبرهشده مطابق ASTM و ISO از فروشگاههای تخصصی مانند مستر بازرس است.
