تست کراس کات چیست؟ آموزش کامل آزمون چسبندگی ASTM و ISO

تست کراس کات چیست؟ آموزش کامل آزمون چسبندگی ASTM و ISO

تست کراس کات چیست؟

تست کراس کات (Cross Cut Test) یکی از متداول‌ترین و معتبرترین روش‌های ارزیابی چسبندگی پوشش‌های رنگ، لاک، پوشش‌های صنعتی و فیلم‌های محافظ بر روی سطوح فلزی، پلاستیکی و کامپوزیتی است. این آزمون به دلیل سرعت بالا، هزینه پایین و قابلیت اجرای آسان هم در آزمایشگاه و هم مستقیماً روی خط تولید یا در محل پروژه، در صنایع رنگ، خودروسازی، صنایع دریایی، سازه‌های فلزی، پوشش‌های پودری و صنایع نفت و گاز به‌صورت گسترده استفاده می‌شود.

هدف اصلی از انجام تست کراس کات، بررسی میزان اتصال و چسبندگی پوشش به زیرلایه است. در این آزمون با ایجاد شبکه‌ای از برش‌های متقاطع روی سطح پوشش و استفاده از نوار چسب استاندارد، میزان جداشدگی پوشش از سطح پایه ارزیابی می‌شود. هرچه میزان جداشدگی کمتر باشد، چسبندگی پوشش بهتر ارزیابی خواهد شد.

در تجربه عملی بازرسی پوشش، یکی از نکاتی که کمتر در منابع آموزشی به آن اشاره می‌شود این است که نتیجه تست کراس کات به‌شدت به دمای محیط، رطوبت نسبی هوا و زمان عمل‌آوری (curing) پوشش وابسته است؛ آزمون روی پوششی که هنوز به‌طور کامل خشک نشده، حتی با تجهیزات دقیق، نتیجه‌ای گمراه‌کننده می‌دهد.

برای مشاهده محصولات موجود در این حوزه، می‌توانید به دسته‌بندی کراس کات (خراش‌انداز) در فروشگاه NDTKALA مراجعه کنید.

اهمیت تست چسبندگی کراس کات

چسبندگی ضعیف پوشش می‌تواند منجر به مشکلات متعددی شود، از جمله:

پوسته شدن رنگ، ترک‌خوردگی پوشش، خوردگی زیر فیلم رنگ، کاهش عمر مفید پوشش و افزایش هزینه‌های تعمیر و نگهداری در بلندمدت. در پروژه‌های صنعتی بزرگ مانند خطوط لوله نفت و گاز یا سازه‌های دریایی، یک چسبندگی ضعیف که در بازرسی اولیه شناسایی نشود، می‌تواند سال‌ها بعد به خوردگی پنهان و هزینه‌های تعمیر چندین‌برابری منجر شود. به همین دلیل تست کراس کات یکی از آزمون‌های اصلی کنترل کیفیت در صنایع پوشش محسوب می‌شود و در بسیاری از مشخصات فنی پروژه (project specifications) به‌عنوان آزمون اجباری پیش از تحویل ذکر می‌شود.

استانداردهای تست کراس کات

این آزمون عمدتاً بر اساس دو استاندارد بین‌المللی انجام می‌شود که هرچند هدف مشابهی دارند، در جزئیات اجرا و سیستم درجه‌بندی تفاوت‌هایی دارند.

ASTM D3359

استاندارد ASTM D3359 توسط انجمن آمریکایی آزمون و مواد (ASTM International) تدوین شده و یکی از پرکاربردترین استانداردهای ارزیابی چسبندگی پوشش‌های رنگی در آمریکای شمالی محسوب می‌شود. این استاندارد شامل دو روش است:

Method A (X-Cut): در این روش دو برش مورب به شکل X روی پوشش ایجاد می‌شود و پس از اعمال نوار چسب، میزان جداشدگی بررسی می‌گردد. این روش بیشتر برای پوشش‌های ضخیم (معمولاً بالای ۱۲۵ میکرون) یا کاربردهای میدانی که امکان استفاده از کاتر چندتیغه وجود ندارد، توصیه می‌شود.

Method B (Cross Hatch): در این روش شبکه‌ای از خطوط موازی و متقاطع ایجاد می‌شود و پس از اعمال نوار چسب، میزان جداشدگی پوشش ارزیابی می‌گردد. این روش رایج‌ترین و دقیق‌ترین شیوه اجرای تست کراس کات است و برای پوشش‌های نازک‌تر (زیر ۱۲۵ میکرون) ترجیح داده می‌شود.

ISO 2409

استاندارد ISO 2409 مرجع بین‌المللی ارزیابی چسبندگی پوشش‌ها از طریق آزمون شبکه‌ای (Cross Hatch) است. در این استاندارد نیز الگوی شبکه‌ای روی پوشش ایجاد شده و بر اساس میزان و الگوی تخریب شبکه (نه صرفاً درصد جداشدگی)، رتبه چسبندگی از Class 0 تا Class 5 تعیین می‌شود. ISO 2409 در صنایع اروپایی، خاورمیانه و بسیاری از شرکت‌های بین‌المللی فعال در ایران به‌عنوان استاندارد اصلی مرجع مورد استفاده قرار می‌گیرد.

تجهیزات مورد نیاز برای تست کراس کات

اجرای صحیح و قابل‌اعتماد آزمون نیازمند تجهیزات استاندارد و کالیبره است؛ استفاده از ابزار نامناسب یکی از شایع‌ترین دلایل اختلاف نتایج بین آزمایشگاه‌های مختلف است.

۱. کاتر کراس کات: مهم‌ترین ابزار آزمون است و دارای تیغه‌هایی با فواصل مشخص است که شبکه‌ای یکنواخت روی سطح ایجاد می‌کند. فواصل متداول تیغه‌ها شامل ۱، ۲ و ۳ میلی‌متر است و انتخاب فاصله تیغه مستقیماً به ضخامت پوشش بستگی دارد؛ برای پوشش‌های نازک‌تر از تیغه با فاصله کمتر و برای پوشش‌های ضخیم‌تر از فاصله بیشتر استفاده می‌شود.

۲. نوار چسب استاندارد: پس از ایجاد برش‌ها باید از نوار چسب با مشخصات تعیین‌شده در استاندارد (معمولاً نوار با چسبندگی مشخص و عرض استاندارد) استفاده شود. کیفیت و نوع نوار چسب تأثیر مستقیمی بر دقت و تکرارپذیری نتایج دارد.

۳. ذره‌بین یا لوپ بازرسی: برای مشاهده دقیق میزان جداشدگی پوشش، به‌خصوص در درجه‌بندی‌های نزدیک به مرز بین دو کلاس، استفاده می‌شود.

۴. برس تمیزکننده: برای حذف ذرات جداشده از داخل شبکه برش‌ها پیش از ارزیابی نهایی کاربرد دارد.

۵. میکروسکوپ یا تجهیزات تصویربرداری: در آزمون‌های دقیق آزمایشگاهی و پروژه‌هایی که نیاز به مستندسازی رسمی نتایج دارند (مانند گزارش‌های بازرسی شخص ثالث) استفاده می‌شوند.

روش انجام تست کراس کات

مرحله اول، آماده‌سازی نمونه: سطح نمونه باید تمیز، خشک و عاری از چربی و آلودگی باشد. همچنین ضخامت پوشش باید مطابق محدوده تعریف‌شده در استاندارد باشد؛ اندازه‌گیری ضخامت پیش از آزمون با یک ضخامت‌سنج پوشش توصیه می‌شود تا از انتخاب صحیح فاصله تیغه مطمئن شوید.

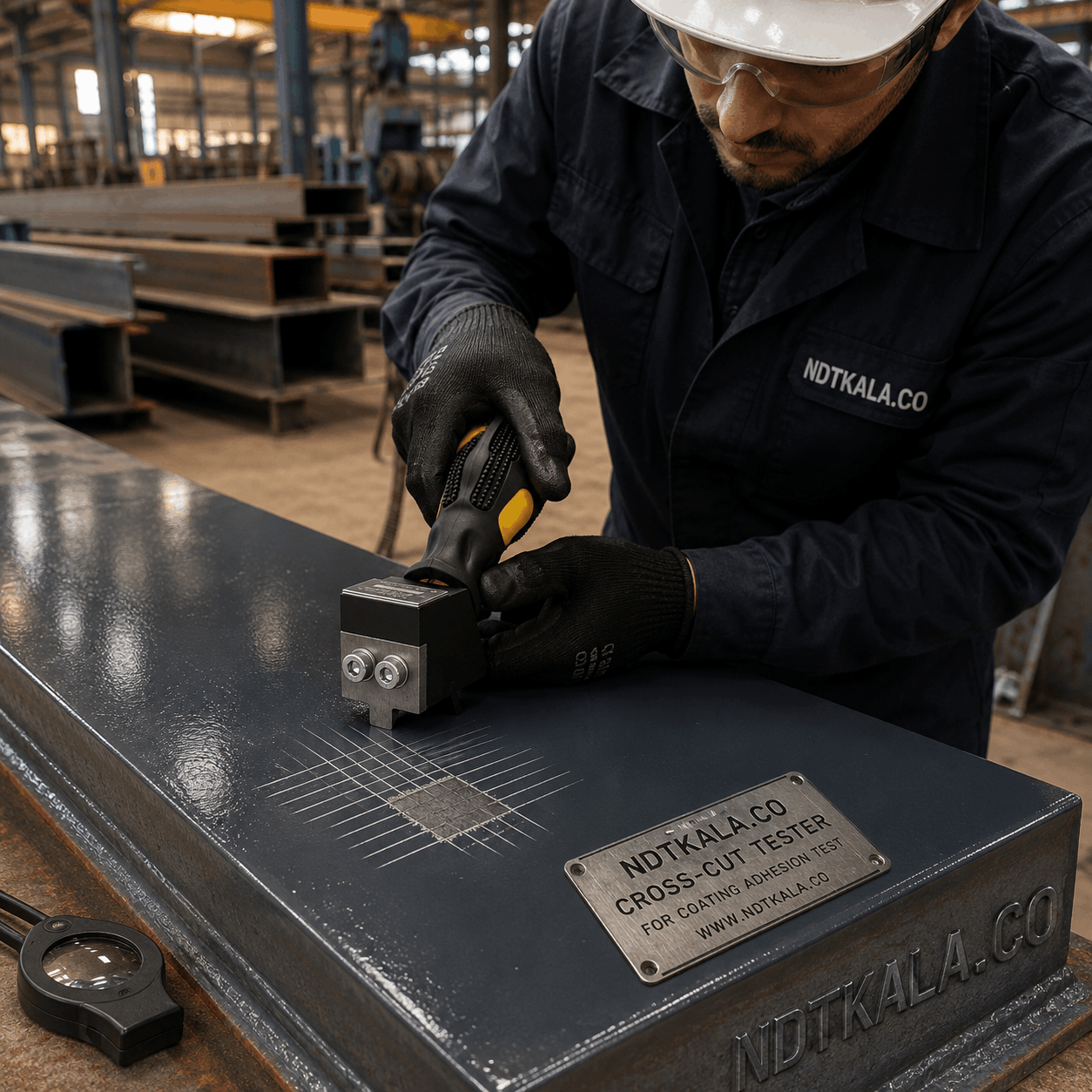

مرحله دوم، ایجاد برش‌های موازی: با استفاده از کاتر کراس کات چند برش موازی روی سطح ایجاد می‌شود. برش‌ها باید تا زیرلایه ادامه داشته باشند، عمق یکنواخت داشته باشند و کاملاً موازی باشند.

مرحله سوم، ایجاد برش‌های متقاطع: سری دوم برش‌ها با زاویه ۹۰ درجه نسبت به برش‌های اول ایجاد می‌شود. در نتیجه یک شبکه مربعی تشکیل خواهد شد.

مرحله چهارم، تمیز کردن سطح: با برس مخصوص ذرات جداشده از شبکه حذف می‌شوند.

مرحله پنجم، اعمال نوار چسب: نوار چسب استاندارد روی شبکه چسبانده شده و با فشار یکنواخت تثبیت می‌شود.

مرحله ششم، جدا کردن نوار چسب: نوار با زاویه مشخص (معمولاً نزدیک به ۱۸۰ درجه) و سرعت یکنواخت و سریع جدا می‌شود؛ کشیدن آرام یا با زاویه نادرست از رایج‌ترین خطاهای اپراتورهای کم‌تجربه است.

مرحله هفتم، ارزیابی نتایج: میزان جداشدگی پوشش از شبکه بررسی شده و بر اساس استاندارد مورد استفاده درجه‌بندی می‌شود.

درجه‌بندی نتایج در ASTM D3359

درجه‌بندی نتایج در ISO 2409

تفاوت ASTM D3359 و ISO 2409

هر دو استاندارد معتبر و قابل‌قبول در صنعت هستند، اما انتخاب بین آن‌ها باید مطابق الزامات مشتری، استاندارد پروژه یا کشور مقصد محصول انجام شود؛ در قراردادهای صادراتی به اروپا معمولاً ISO 2409 و در قراردادهای مرتبط با استانداردهای آمریکایی معمولاً ASTM D3359 درخواست می‌شود.

خطاهای رایج در تست کراس کات

استفاده از تیغه کند باعث ایجاد برش‌های ناقص و نتایج غیرواقعی می‌شود. انتخاب فاصله نامناسب تیغه نسبت به ضخامت پوشش می‌تواند منجر به تخریب بیش از حد یا کمتر از حد واقعی شود. استفاده از نوار چسب غیراستاندارد یکی از رایج‌ترین دلایل اختلاف نتایج بین آزمایشگاه‌های مختلف است. اعمال فشار نامناسب هنگام برش، یعنی فشار کم یا بیش از حد، تأثیر مستقیم بر نتیجه آزمون دارد. عدم تمیزکاری کامل سطح پیش از آزمون نیز با وجود گردوغبار یا چربی باعث خطای اندازه‌گیری می‌شود. در تجربه بازرسی میدانی، یک خطای کمتر شناخته‌شده اما رایج، اجرای آزمون بر روی پوشش‌هایی است که هنوز کاملاً عمل‌آوری (cure) نشده‌اند؛ این موضوع نتیجه را به‌سمت جداشدگی بیشتر از واقعیت سوق می‌دهد.

کاربردهای تست کراس کات

این آزمون به‌طور گسترده در صنایع رنگ و رزین، پوشش‌های پودری، خودروسازی، صنایع دریایی، نفت و گاز، صنایع فلزی، سازه‌های فولادی، تولید لوازم خانگی و صنایع هوافضا استفاده می‌شود.

راهنمای انتخاب دستگاه کراس کات

هنگام خرید دستگاه کراس کات به این موارد توجه کنید: کیفیت و سختی تیغه‌ها (که بر طول عمر و دقت برش اثر مستقیم دارد)، جنس بدنه دستگاه، قابلیت تعویض تیغه بدون نیاز به ابزار اضافی، تطابق دستگاه با استانداردهای ASTM و ISO به‌صورت هم‌زمان، تنوع فاصله تیغه‌های موجود، ارگونومی دستگاه برای استفاده طولانی‌مدت در خط تولید، و امکان کالیبراسیون دوره‌ای. برای آزمایشگاه‌های کنترل کیفیت حرفه‌ای، استفاده از کاترهای چندتیغه استاندارد توصیه می‌شود؛ چون تکرارپذیری نتایج بین اپراتورهای مختلف را به‌طور قابل توجهی افزایش می‌دهد.

تجهیزات استاندارد تست چسبندگی، از تجربه ما در NDTKALA

دقت نتایج تست کراس کات تنها به مهارت اپراتور وابسته نیست؛ کیفیت ابزار و انتخاب صحیح فاصله تیغه نیز نقش تعیین‌کننده‌ای در اعتبار نهایی آزمون دارد. ما در NDTKALA از سال ۱۳۸۷ در حوزه تجهیزات تست غیرمخرب و بازرسی صنعتی فعالیت می‌کنیم و در این سال‌ها با طیف وسیعی از مشتریان در صنایع نفت، گاز، پتروشیمی، خودروسازی و رنگ‌سازی همکاری داشته‌ایم؛ همین تجربه باعث شده بشناسیم که هر پروژه، بسته به ضخامت پوشش و استاندارد مورد نیاز، به ابزار متفاوتی نیاز دارد و انتخاب نادرست ابزار می‌تواند نتیجه آزمون را به‌طور قابل توجهی تحت تأثیر قرار دهد.

در مجموعه ما، انواع کراس کات، تجهیزات تست چسبندگی رنگ، ضخامت‌سنج پوشش و سایر ابزارهای بازرسی رنگ و پوشش از برندهای معتبر بین‌المللی به‌صورت اورجینال عرضه می‌شود. پیش از خرید، کارشناسان فنی ما در دسترس هستند تا بر اساس نوع پوشش، ضخامت مورد انتظار و استاندارد پروژه (ASTM یا ISO)، مناسب‌ترین مدل را به شما معرفی کنند؛ این مشاوره رایگان است و هدف آن جلوگیری از خریدی است که بعداً معلوم شود متناسب با نیاز واقعی پروژه نبوده. علاوه بر تأمین تجهیزات، ارسال به سراسر کشور و خدمات پس از فروش و پشتیبانی فنی را هم ارائه می‌دهیم تا در صورت بروز هر سؤال در حین استفاده از دستگاه، پاسخگو باشیم.

اگر در انتخاب مدل مناسب کراس کات، فاصله تیغه یا استاندارد مورد نیاز پروژه خود تردید دارید، می‌توانید با کارشناسان فنی NDTKALA تماس بگیرید:

📞 تلفن مشاوره: 021-71053888
📱 موبایل: 09120246270

جمع‌بندی

تست کراس کات یکی از مهم‌ترین و پرکاربردترین روش‌های ارزیابی چسبندگی پوشش‌ها است که بر اساس استانداردهای ASTM D3359 و ISO 2409 انجام می‌شود. اجرای صحیح آزمون، استفاده از تجهیزات استاندارد و کالیبره، و تفسیر دقیق نتایج با درنظرگرفتن شرایط محیطی نقش مهمی در تضمین کیفیت پوشش‌های صنعتی دارد. اگر در صنایع رنگ، پوشش، خودروسازی یا کنترل کیفیت فعالیت می‌کنید، انتخاب یک کاتر کراس کات استاندارد، متناسب با ضخامت پوشش پروژه شما، و رعایت دقیق الزامات آزمون می‌تواند دقت ارزیابی چسبندگی را به میزان قابل توجهی افزایش دهد.
