اسپری ترکیبات PT چیست؟ راهنمای جامع تست مایعات نافذ در بازرسی غیرمخرب

اسپری ترکیبات PT چیست؟ راهنمای جامع تست مایعات نافذ در بازرسی غیرمخرب

اسپری ترکیبات PT یکی از مهم‌ترین ابزارها در حوزه بازرسی غیرمخرب (NDT) است که برای شناسایی عیوب سطحی در قطعات صنعتی استفاده می‌شود. این روش به دلیل سادگی اجرا، هزینه مناسب، سرعت بالا و دقت قابل‌قبول، در صنایع مختلفی مانند نفت، گاز، پتروشیمی، نیروگاهی، هوافضا و ساخت‌وساز کاربرد گسترده‌ای دارد. در این مقاله، به‌صورت کامل و بهینه‌شده برای سئو، با مفهوم اسپری PT، اجزای آن، نحوه عملکرد، مزایا، کاربردها و محدودیت‌ها آشنا می‌شوید.

تست مایعات نافذ (PT) چیست؟

تست مایعات نافذ (Penetrant Testing یا PT) یکی از روش‌های متداول بازرسی غیرمخرب است که برای تشخیص عیوب باز به سطح مانند ترک‌ها، تخلخل‌ها، نشتی‌ها و ناپیوستگی‌های سطحی استفاده می‌شود.

در این روش، یک مایع با قابلیت نفوذ بالا روی سطح قطعه اعمال می‌شود. این مایع به داخل عیوب ریز نفوذ کرده و پس از حذف اضافه آن از سطح، با استفاده از ماده آشکارساز، عیوب به‌صورت واضح نمایان می‌شوند.

ویژگی کلیدی این روش:

• مناسب برای عیوب سطحی (Surface-breaking defects)
• قابل استفاده برای فلزات و برخی مواد غیرفلزی

دسته بندی اسپری ترکیبات PT

1. اسپری تمیزکننده (Cleaner) | اولین و حیاتی‌ترین مرحله آماده‌سازی سطح

اسپری تمیزکننده (Cleaner) اولین مرحله در فرآیند تست PT محسوب می‌شود و نقش آن آماده‌سازی سطح برای انجام تست است. این ماده با حذف هرگونه آلودگی سطحی، شرایط لازم برای نفوذ صحیح مایع نافذ را فراهم می‌کند.

وظیفه اصلی اسپری Cleaner

هدف اصلی این مرحله، حذف کامل عوامل مزاحم از سطح قطعه است تا مایع نافذ بتواند بدون مانع وارد عیوب سطحی شود.

آلودگی‌هایی که توسط Cleaner حذف می‌شوند:

• چربی‌ها و روغن‌های صنعتی
• گرد و غبار محیطی
• باقی‌مانده رنگ یا پوشش‌های سطحی
• اکسیدها و لایه‌های نازک خوردگی
• اثر انگشت و آلودگی‌های انسانی

اهمیت این مرحله در کیفیت تست PT

اگر سطح به‌درستی تمیز نشود، مایع نافذ نمی‌تواند به داخل ترک‌ها نفوذ کند یا ممکن است نتایج نادرست (False Indication) ایجاد شود. به همین دلیل، تمیزکاری دقیق سطح یکی از مهم‌ترین عوامل موفقیت در تست مایعات نافذ است.

اسپری تمیز کننده Cleaner موجود در فروشگاه ان دی تی کالا | NDTKALA

2. اسپری نافذ (Penetrant) | قلب اصلی سیستم تست PT

اسپری نافذ (Penetrant) مهم‌ترین بخش سیستم تست مایعات نافذ است و مستقیماً وظیفه شناسایی عیوب را بر عهده دارد. این ماده با داشتن ویژگی‌های فیزیکی خاص، قادر است به داخل ریزترین ترک‌های سطحی نفوذ کند.

ویژگی‌های کلیدی مایع نافذ

• کشش سطحی بسیار پایین
• قابلیت نفوذ بالا در شکاف‌های میکروسکوپی
• پایداری مناسب در شرایط مختلف محیطی
• قابلیت شست‌وشوی کنترل‌شده از سطح

نحوه عملکرد مایع نافذ

مایع نافذ پس از اعمال روی سطح، تحت اثر خاصیت موئینگی (Capillary Action) به داخل ترک‌ها، درزها و ناپیوستگی‌های باز به سطح نفوذ می‌کند و در آنجا باقی می‌ماند تا در مراحل بعدی آشکار شود.

انواع اسپری نافذ (Penetrant Types)

1. نافذ قابل مشاهده (Visible Dye Penetrant)

• معمولاً به رنگ قرمز یا نارنجی
• نیاز به نور معمولی برای مشاهده
• مناسب برای بازرسی‌های عمومی و صنعتی

2. نافذ فلورسنت (Fluorescent Penetrant)

• قابل مشاهده تحت نور فرابنفش (UV Light)
• حساسیت بسیار بالاتر نسبت به نوع رنگی
• مناسب برای صنایع حساس مانند هوافضا و نیروگاهی
• قابلیت تشخیص ترک‌های بسیار ریز

اسپری های نافذ Penetrant موجود درفروشگاه ان دی تی کالا | NDTKALA

3. اسپری آشکارساز (Developer) | مرحله نمایان‌سازی عیوب

اسپری آشکارساز (Developer) سومین و یکی از مهم‌ترین اجزای سیستم PT است. این ماده نقش «افزایش وضوح عیوب» را بر عهده دارد و باعث می‌شود ترک‌های پنهان به‌صورت واضح روی سطح ظاهر شوند.

عملکرد اسپری Developer

پس از نفوذ مایع نافذ به داخل عیوب، اسپری آشکارساز مانند یک جاذب عمل کرده و مایع باقی‌مانده را از داخل ترک‌ها به سطح می‌کشد. این فرآیند باعث ایجاد نشانه‌های قابل مشاهده (Indications) می‌شود.

نتیجه استفاده از Developer

• نمایش ترک‌ها به شکل خطوط واضح
• نمایان شدن تخلخل‌ها به صورت نقاط رنگی
• افزایش کنتراست برای تشخیص بهتر عیوب

اسپری اشکارساز Developer موجود در فروشگاه ان دی تی کالا | NDTKALA

انواع اسپری آشکارساز (Developer Types)

1. آشکارساز پودری خشک (Dry Powder Developer)

• به صورت پودر بسیار ریز
• مناسب برای بازرسی‌های فلورسنت
• ایجاد حساسیت بالا در نمایش عیوب

2. آشکارساز محلول در آب (Water-Soluble Developer)

• به‌صورت محلول در آب استفاده می‌شود
• مناسب برای قطعات بزرگ یا تولید انبوه
• نیاز به کنترل دقیق خشک شدن سطح

3. آشکارساز غیرآبی (Non-Aqueous Developer – حلالی)

• رایج‌ترین نوع در اسپری‌های صنعتی PT
• آماده مصرف و بسیار کاربردی
• تبخیر سریع و ایجاد لایه سفید یکنواخت
• مناسب برای بازرسی‌های دقیق و صنعتی

مراحل انجام تست PT (گام‌به‌گام)

برای اجرای صحیح تست مایعات نافذ، مراحل زیر باید به‌ترتیب انجام شوند:

1. تمیزکاری سطح با اسپری Cleaner
2. اعمال مایع نافذ و انتظار برای زمان نفوذ (Dwell Time)
3. پاک کردن مایع اضافی از سطح
4. اعمال Developer
5. بازرسی و تفسیر نتایج
6. تمیزکاری نهایی قطعه

نحوه عملکرد اسپری PT

مکانیزم عملکرد تست PT بر اساس خاصیت موئینگی (Capillary Action) است.

در این فرآیند:

• مایع نافذ به داخل ترک‌ها کشیده می‌شود
• پس از اعمال Developer، این مایع به سطح بازمی‌گردد
• در نتیجه، عیوب به‌صورت نشانه‌های قابل مشاهده ظاهر می‌شوند

مزایای استفاده از اسپری ترکیبات PT

• دقت بالا در تشخیص عیوب سطحی
• هزینه پایین نسبت به روش‌هایی مانند UT و RT
• اجرای ساده و سریع
• عدم آسیب به قطعه (کاملاً غیرمخرب)
• قابل استفاده در محل (Portable)
• مناسب برای اشکال پیچیده هندسی

کاربردهای صنعتی اسپری PT

بازرسی جوش

برای شناسایی ترک‌ها، تخلخل‌ها و عیوب سطحی در اتصالات جوشی

صنایع نفت و گاز

بازرسی خطوط لوله، مخازن و تجهیزات تحت فشار

صنعت هوافضا

کنترل کیفیت قطعات حساس با دقت بالا

خودروسازی

بررسی قطعات موتور، شاسی و قطعات ایمنی

صنایع ریخته‌گری و فورج

تشخیص عیوب سطحی در قطعات تولیدی

محدودیت‌های تست مایعات نافذ

• فقط برای عیوب باز به سطح کاربرد دارد
• نیاز به تمیزکاری بسیار دقیق
• حساس به شرایط محیطی (دما، رطوبت، آلودگی)
• نیاز به مهارت در تفسیر نتایج
• در سطوح بسیار زبر یا متخلخل عملکرد ضعیف‌تری دارد

نکات مهم برای بهبود دقت تست PT

• استفاده از مواد با کیفیت و استاندارد
• رعایت زمان‌های استاندارد نفوذ و ظهور
• انجام تست در محیط کنترل‌شده
• آموزش اپراتور و بازرس
• رعایت استانداردهایی مانند ASTM و ISO

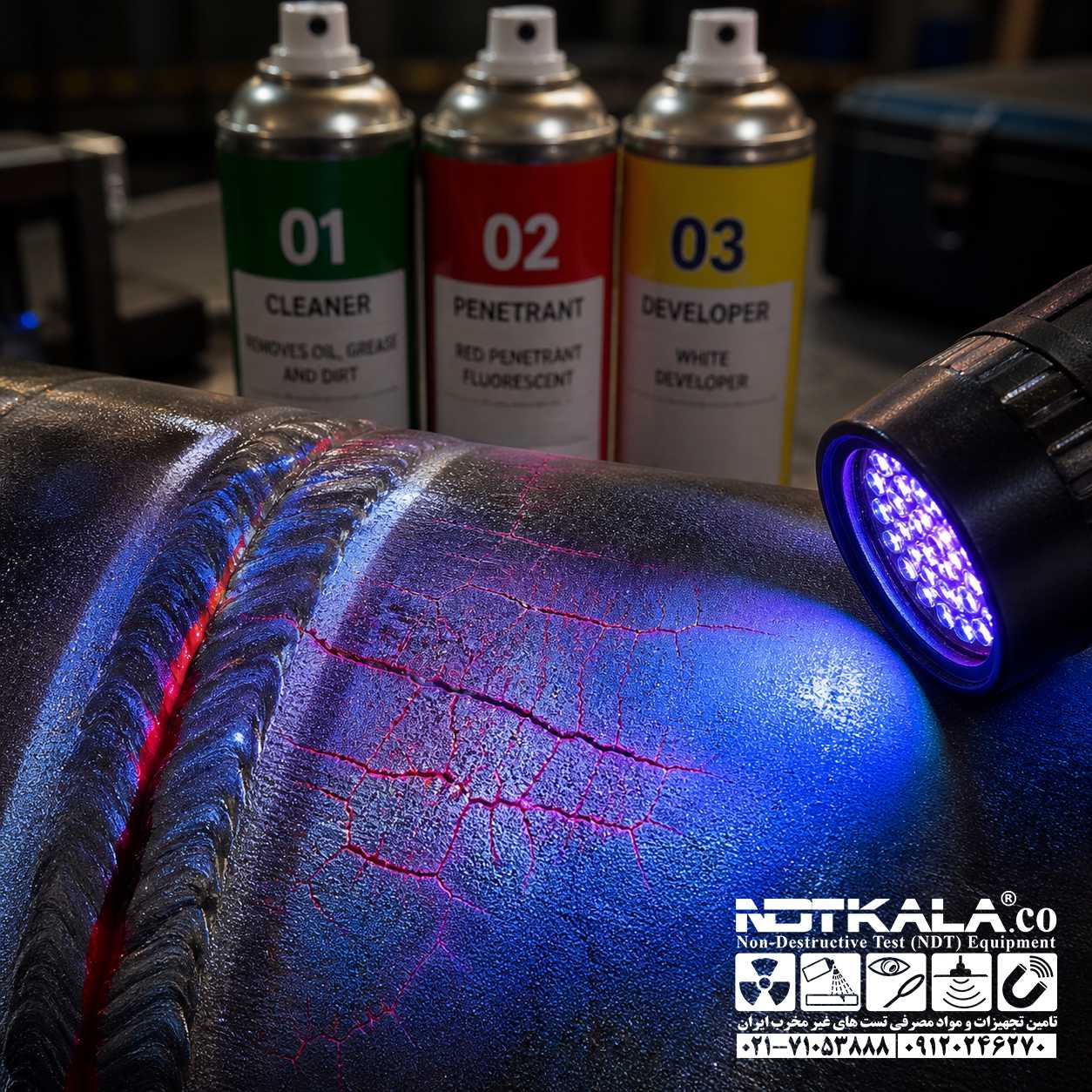

اسپری ترکیبات PT چیست؟

سوالات کاربران درباره اسپری ترکیبات PT

آیا اسپری PT برای همه فلزات مناسب است؟

بله، این روش برای اکثر فلزات و حتی برخی مواد غیرفلزی قابل استفاده است، به شرطی که سطح آن‌ها غیرمتخلخل باشد.

آیا تست PT به تجهیزات خاصی نیاز دارد؟

در نوع معمولی (رنگی) خیر، اما در نوع فلورسنت نیاز به نور UV (فرابنفش) و محیط تاریک وجود دارد.

آیا این روش برای تشخیص عیوب داخلی مناسب است؟

خیر، تست PT فقط عیوبی را که به سطح راه دارند شناسایی می‌کند.

زمان انجام تست چقدر است؟

بسته به نوع قطعه و شرایط، معمولاً بین 10 تا 30 دقیقه طول می‌کشد.

جمع‌بندی اجزای اسپری ترکیبات PT و نقش آن‌ها در دقت تست

سیستم تست مایعات نافذ (PT) از سه جزء اصلی و کاملاً به‌هم‌پیوسته تشکیل شده است که عملکرد صحیح هرکدام به‌طور مستقیم بر کیفیت نتیجه نهایی تأثیر می‌گذارد. این سه بخش شامل اسپری تمیزکننده (Cleaner)، اسپری نافذ (Penetrant) و اسپری آشکارساز (Developer) هستند که هرکدام مرحله‌ای مشخص و ضروری در فرآیند بازرسی غیرمخرب را بر عهده دارند.

در مرحله نخست، اسپری تمیزکننده برای آماده‌سازی سطح قطعه مورد استفاده قرار می‌گیرد و وظیفه آن حذف کامل آلودگی‌هایی مانند چربی، گردوغبار، اکسیدها و باقی‌مانده مواد صنعتی است. این مرحله اهمیت بسیار بالایی دارد، زیرا هرگونه آلودگی سطحی می‌تواند مانع نفوذ صحیح مایع نافذ شده و دقت آزمون را کاهش دهد.

در ادامه، اسپری نافذ به‌عنوان بخش اصلی سیستم وارد عمل می‌شود. این ماده به دلیل ویژگی‌هایی مانند کشش سطحی پایین و قابلیت نفوذ بالا، به داخل ترک‌ها، درزها و ناپیوستگی‌های سطحی نفوذ کرده و در آن‌ها باقی می‌ماند. عملکرد صحیح این مرحله نقش تعیین‌کننده‌ای در شناسایی دقیق عیوب دارد.

در مرحله پایانی نیز اسپری آشکارساز استفاده می‌شود که وظیفه آن بیرون کشیدن مایع نافذ از داخل عیوب و نمایان کردن آن‌ها بر روی سطح قطعه است. این فرآیند باعث می‌شود ناپیوستگی‌های سطحی به‌صورت واضح و قابل مشاهده، معمولاً به شکل خطوط یا نقاط مشخص، ظاهر شوند.

در نهایت، می‌توان گفت هماهنگی دقیق و اجرای اصولی این سه مرحله، مهم‌ترین عامل در دستیابی به نتایج دقیق، قابل اعتماد و استاندارد در تست مایعات نافذ (PT) است. هرگونه خطا یا عدم دقت در یکی از این مراحل می‌تواند منجر به نتایج اشتباه در بازرسی و کاهش کیفیت ارزیابی شود.
