راهنمای جامع استفاده از فویل کالیبراسیون ضخامت سنج رن الکومتر ۴۵۶
راهنمای جامع استفاده از فویل کالیبراسیون الکومتر ۴۵۶
فویل کالیبراسیون ضخامت سنج رنگ الکومتر ۴۵۶ نه به عنوان یک ابزار جانبی، بلکه به عنوان ستون سیستم تضمین کیفیت در صنایعی از جمله نفت و گاز، خودروسازی، هوافضا و صنایع دریایی شناخته میشوند. این راهنما با استناد به مستندات فنی شرکت الکومتر، به بررسی جامع ویژگیها، کاربردها و روشهای بهینه استفاده از این استانداردهای اندازهگیری میپردازد
فویل کالیبراسیون ضخامت سنج رنگ الکومتر ۴۵۶ چیست و چه کاربردی دارد؟
فویل کالیبراسیون الکومتر ۴۵۶ یک ورق پلیمری با ضخامت کاملاً مشخص و یکنواخت است که به عنوان یک مرجع استاندارد برای کالیبره کردن و صحهگذاری دستگاههای ضخامتسنج پوشش استفاده میشود. این فویلها که گاهی به اشتباه “طلق کالیبراسیون” نیز خوانده میشوند، در واقعیت یک پوشش مصنوعی ایدهآل را شبیهسازی میکنند.
کاربرد اصلی فویل کالیبراسیون در سه مرحله خلاصه میشود:
- کالیبراسیون اولیه دستگاه:تنظیم ضخامتسنج برای اولین بار یا پس از
- صحهگذاری دورهای (Validation):اطمینان از حفظ دقت دستگاه در بازههای زمانی مشخص.
- عیبیابی:هنگامی که در صحت readings دستگاه شک وجود دارد.
جهت دریافت قیمت و خرید دستگاه فویل کالیبراسیون دستگاه ضخامت سنج الکومتر 456 ELCOMETER.
انواع فویلهای کالیبراسیون و مشخصات فنی
فویلهای الکومتر ۴۵۶ در محدودههای ضخامتی مختلفی تولید میشوند که پرکاربردترین آنها عبارتند از:
- مقادیر کم:۵۰، ۱۰۰، ۲۵۰ میکرون (برای پوششهای نازک)
- مقادیر متوسط:۵۰۰، ۷۵۰ میکرون (برای پوششهای استاندارد)
- مقادیر زیاد:۱۰۰۰ میکرون و بالاتر (برای پوششهای ضخیم و لایهای)
طیف ضخامتی و دقت
بر اساس کاتالوگ فنی، فویلهای الکومتر 456 در 8 اسکیل مختلف ارائه میشوند:
| اسکیل | محدوده ضخامت | دقت | کاربردهای ویژه |
| Scale 1 | 12.5µm – 250µm | ±0.5µm | پوششهای نازک صنعت الکترونیک |
| Scale 2 | 25µm – 500µm | ±1% | رنگهای صنعتی استاندارد |
| Scale 3 | 75µm – 1000µm | ±1% | پوششهای ضد خوردگی |
| Scale 4 | 125µm – 2mm | ±1% | پوششهای چندلایه |
| Scale 5 | 250µm – 3mm | ±1% | صنایع دریایی |
| Scale 6 | 500µm – 4mm | ±1% | پوششهای ضخیم |
| Scale M3 | 1mm – 8mm | ±1% | صنایع سنگین |
| Scale 2B | 25µm – 25mm | ±1% | کاربری عمومی |
مشخصات فنی کلیدی این فویلها شامل موارد زیر است:
- جنس:پلیاستر یا پلیکربنات با کیفیت بسیار بالا
- دقت ابعادی:معمولاً در محدوده ±۰.۵ میکرون یا ±۱٪
- شرایط محیطی:مقاوم در برابر دما و رطوبت متعارف
- گواهی:ارائه گواهی کالیبراسیون معتبر با شماره سریال منحصربهفرد
مزایای استفاده از فویل کالیبراسیون ضخامت سنج رنگ الکومتر ۴۵۶
- دقت فوقالعاده:امکان کالیبراسیون با دقت میکرونی را فراهم میکند.
- سهولت استفاده:فرآیند کالیبراسیون را سریع و بدون نیاز به ابزار پیچیده میکند.
- صرفهجویی اقتصادی:از مصرف بیش از حد مواد اولیه و تولید ضایعات به دلیل اندازهگیری نادرست جلوگیری میکند.
- انطباق با استانداردها:به واحدهای تولیدی برای اخذ گواهینامههای بینالمللی مانند ISO کمک میکند.
- قابلیت اطمینان:پایهای مستحکم برای سیستمهای تضمین کیفیت ایجاد مینماید.
معایب و محدودیتها
- حساسیت به آسیب فیزیکی:خراش یا چین خوردگی میتواند دقت فویل را به طور کامل از بین ببرد.
- محدودیت دمایی:استفاده در دماهای بسیار بالا یا پایین ممکن است به فویل آسیب برساند.
- هزینه اولیه:فویلهای با گواهی معتبر میتوانند هزینه بر باشند.
ضخامت سنج رنگ الکومتر پراب جدا Elcometer 456FNFSS

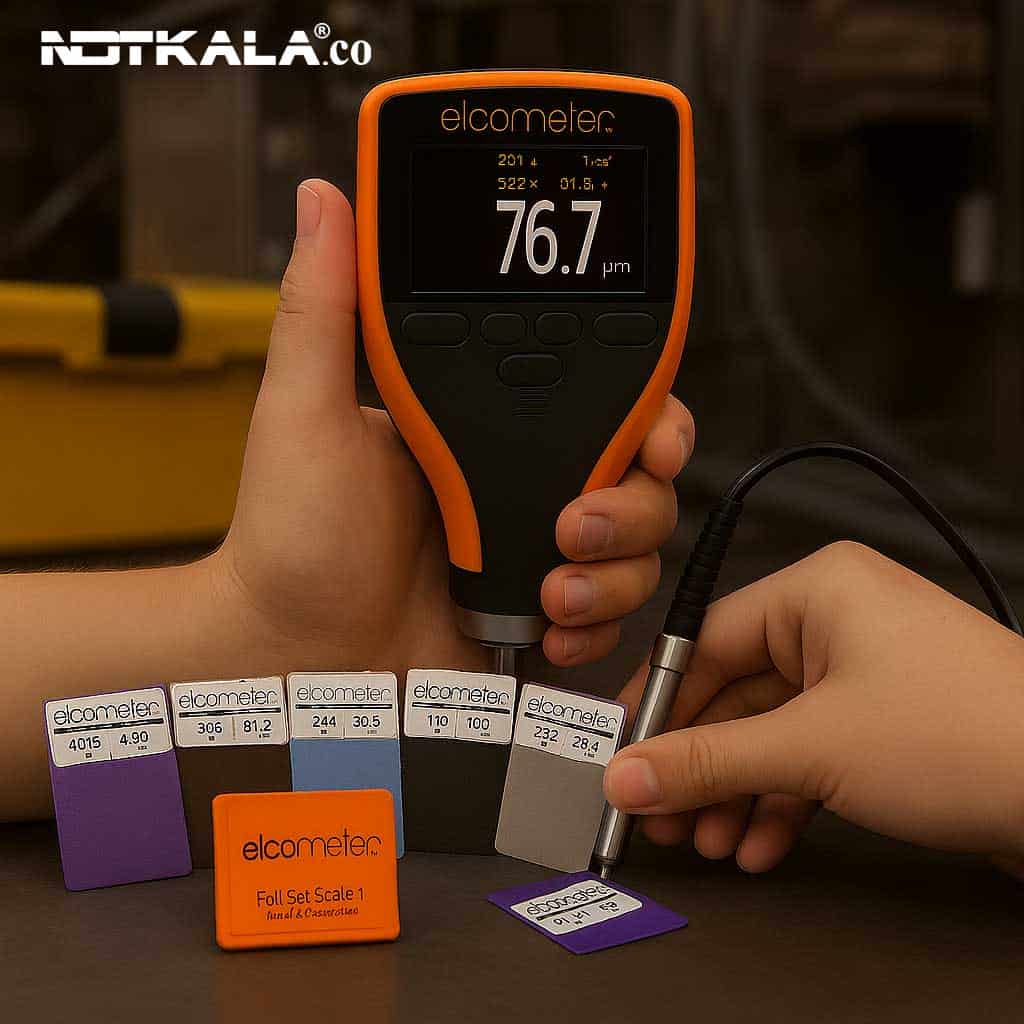

نحوه استفاده گام به گام از فویل کالیبراسیون دستگاه ضخامت سنج الکومتر ۴۵۶
مرحله ۱: آمادهسازی اولیه
- مطمئن شوید که دستگاه ضخامتسنج الکومتر ۴۵۶ شما سالم است.
- یک قطعه تمیز، صاف و بدون پوشش از جنس پایه (Substrate) مورد آزمایش (مثلاً فولاد) آماده کنید.
- فویل کالیبراسیون را از نظر عدم وجود خراش یا گرد و غبار بررسی نمایید.
مرحله ۲: استقرار فویل
- فویل را به آرامی و با دقت از پشت برچسب جدا کنید.
- آن را به طور کامل بر روی سطح تمیز نمونه پایه فشار دهید. نکته کلیدی:از ایجاد هرگونه حباب هوا در زیر فویل جداً خودداری کنید، زیرا این حبابها به عنوان ضخامت اضافی تفسیر شده و خوانش را مخدوش میکنند.
مرحله ۳: انجام عملیات کالیبراسیون
- دستگاه ضخامتسنج را روشن کرده و مطابق دفترچه راهنما، آن را روی جنس پایه مورد نظر تنظیم (Zero) کنید.
- پروب (کاوشگر) دستگاه را به صورت کاملاً عمود بر سطح فویل قرار دهید.
- دکمه کالیبراسیون (Cal) را فشار دهید.
- مقدار ضخامت درج شده در گواهی فویل (مثلاً ۱۲۵.۰ میکرون) را وارد دستگاه کنید.
- دستگاه را تایید کرده و از حالت کالیبراسیون خارج شوید.
مرحله ۴: تأیید صحت کالیبراسیون (Validation)
- پروب را بر روی چند نقطه مختلف فویل قرار دهید.
- مقادیر خوانده شده باید حول مقدار مرجع (مثلاً ۱۲۵ میکرون) و در محدوده خطای مجاز دستگاه در نوسان باشد.
- در صورت مشاهده انحراف غیرمجاز، عملیات کالیبراسیون را تکرار کنید.
مقایسه فویل کالیبراسیون الکومتر با برندهای دیگر
| ویژگی | الکومتر (Elcometer) | برند (معمولی) | برند (DeFelsko) |
| دقت | ±۰.۵ میکرون | ±۲ میکرون | ±۱ میکرون |
| گواهی کالیبراسیون | دارد (با Traceability) | ندارد | دارد (اختیاری) |
| تنوع ضخامت | بسیار گسترده | محدود | گسترده |
| قیمت | متوسط به بالا | بسیار پایین | بالا |
| پشتیبانی فنی | عالی (با نمایندگی در ایران) | ضعیف | خوب |
| نتیجه | گزینه ای ایدهآل برای کاربردهای حساس و صنعتی | مناسب برای کارهای غیرحساس | گزینهای رقیب با کیفیت قابل قبول |
۷ اشتباه رایج در استفاده از فویل کالیبراسیون و راه جلوگیری از آن
- استفاده از فویل آسیبدیده:همیشه فویل را قبل از استفاده بازرسی چشمی کنید.
- ایجاد حباب هوا:فویل را از یک سمت به آرامی و با فشار یکنواخت بر روی سطح بچسبانید.
- اعمال فشار زیاد پروب:فشار زیاد باعث تغییر ضخامت موضعی فویل میشود.
- کالیبراسیون روی جنس پایه نادرست:حتماً از همان جنس پایه اصلی استفاده کنید.
- بازیابی نکردن فویل پس از استفاده:فویل استفاده شده را به آرامی جدا کرده و روی صفحه محافظ خود قرار دهید.
- انبارش نامناسب:فویلها باید در دمای اتاق و به صورت مسطح و دور از نور خورشید نگهداری شوند.
- استفاده از فویل تاریخ گذشته:فویلها نیز مانند بسیاری از استانداردها عمر مفید دارند.
نگهداری و انبارش اصولی فویلهای کالیبراسیون
برای حفظ یکنواختی و دقت فویلهای کالیبراسیون الکومتر ۴۵۶، رعایت نکات زیر ضروری است:
- نگهداری در دمای ۱۵ تا ۲۵ درجه سانتیگراد
- حفظ رطوبت نسبی زیر ۶۰٪
- دوری از منابع تولید گرد و غبار
- جلوگیری از تماس با مواد شیمیایی
- ذخیرهسازی به صورت افقی و بدون اعمال فشار بر روی آنها
استفاده از فویل کالیبراسیون الکومتر ۴۵۶ یک انتخاب نیست، بلکه یک ضرورت در فرآیندهای کنترل کیفیت مدرن است. این ابزار ساده، پلی است بین دادههای خام و نتایج قابل اعتماد. سرمایهگذاری روی فویلهای باکیفیت و یادگیری روش صحیح استفاده از آنها، نه تنها از جریمههای ناشی از عدم انطباق جلوگیری میکند، بلکه اعتبار برند و رضایت مشتری را به همراه خواهد داشت. دقت را جدی بگیرید، چرا که هر میکرون آن، آینده کسب و کار شما را تضمین میکند.
آموزش کالیبراسیون دستگاه ضخامت سنج رنگ الکومتر پراب جدا Elcometer 456FNFSS
بخش پرسش و پاسخ
سوال ۱: هر چند وقت یکبار باید دستگاه را با فویل کالیبره کنیم؟
پاسخ: این بازه بستگی به شرایط استفاده دارد. اما به طور کلی، کالیبراسیون در ابتدای هر شیفت کاری، پس از تعویض باتری، برخورد فیزیکی با دستگاه یا تغییر چشمگیر دما توصیه میشود.
سوال ۲: آیا میتوان از یک فویل برای کالیبره کردن ضخامتسنج روی فلزات مختلف استفاده کرد؟
پاسخ: خیر. شما باید برای هر جنس پایه (فولاد، آلومینیوم، مس و…) یک کالیبراسیون جداگانه انجام دهید. فویل فقط ضخامت استاندارد را فراهم میکند، اما تنظیم صفر دستگاه (Zero) باید روی خودِ آن فلز انجام شود.
سوال ۳: تفاوت فویلهای با گواهی (Certificate) و بدون گواهی در چیست؟
پاسخ: فویلهای با گواهی، دارای یک مدرک معتبر هستند که مقدار دقیق ضخامت آنها در یک آزمایشگاه معتبر اندازهگیری شده و قابلیت ردیابی (Traceability) تا استانداردهای ملی را دارد. این برای auditهای سیستم کیفیت ضروری است. فویلهای بدون گواهی فقط یک مقدار اسمی دارند.
سوال ۴: عمر مفید یک فویل کالیبراسیون چقدر است؟
پاسخ: اگر فویل به درستی نگهداری و استفاده شود و هیچ آسیب فیزیکی نبیند، میتواند برای سالها قابل استفاده باشد. با این حال، توصیه میشود فویلها هر ۲ تا ۵ سال یکبار با توجه به دستورالعمل سازنده، بازکالیبراسیون شوند.
سوال ۵: آیا میتوان از فویل بر روی سطوح منحنی استفاده کرد؟
پاسخ: خیر. فویل کالیبراسیون تنها بر روی سطوح کاملاً صاف و تخت نتیجه قابل اطمینانی میدهد. استفاده روی سطوح منحنی باعث ایجاد فاصله (Air Gap) و در نتیجه خطای اندازهگیری میشود.
