آموزش کامل استفاده از ضخامت سنج EC-770 (از کالیبراسیون تا اندازه گیری)

آموزش کامل استفاده از ضخامت سنج EC-770 (از کالیبراسیون تا اندازه گیری)

ضخامت سنج رنگ و پوشش EC-770 یکی از محبوب‌ترین و پرکاربردترین دستگاه‌ها در صنایع بازرسی و کنترل کیفیت است. توانایی این دستگاه در اندازه‌گیری غیرمخرب پوشش‌های مختلف روی فلزات، آن را به ابزاری indispensable برای مهندسان و تکنسین‌ها تبدیل کرده است. اما دقت اندازه‌گیری‌های شما به طور مستقیم به دانش و مهارت شما در استفاده صحیح از این دستگاه بستگی دارد. این مقاله جامع، به عنوان یک راهنمای نهایی، شما را گام به گام با تمامی مراحل کار، از نصب باتری و کالیبراسیون اولیه تا اندازه‌گیری حرفه‌ایی و عیب‌یابی، آشنا خواهد کرد. با ما همراه باشید تا به طور کامل به تسلط بر این دستگاه برسید.

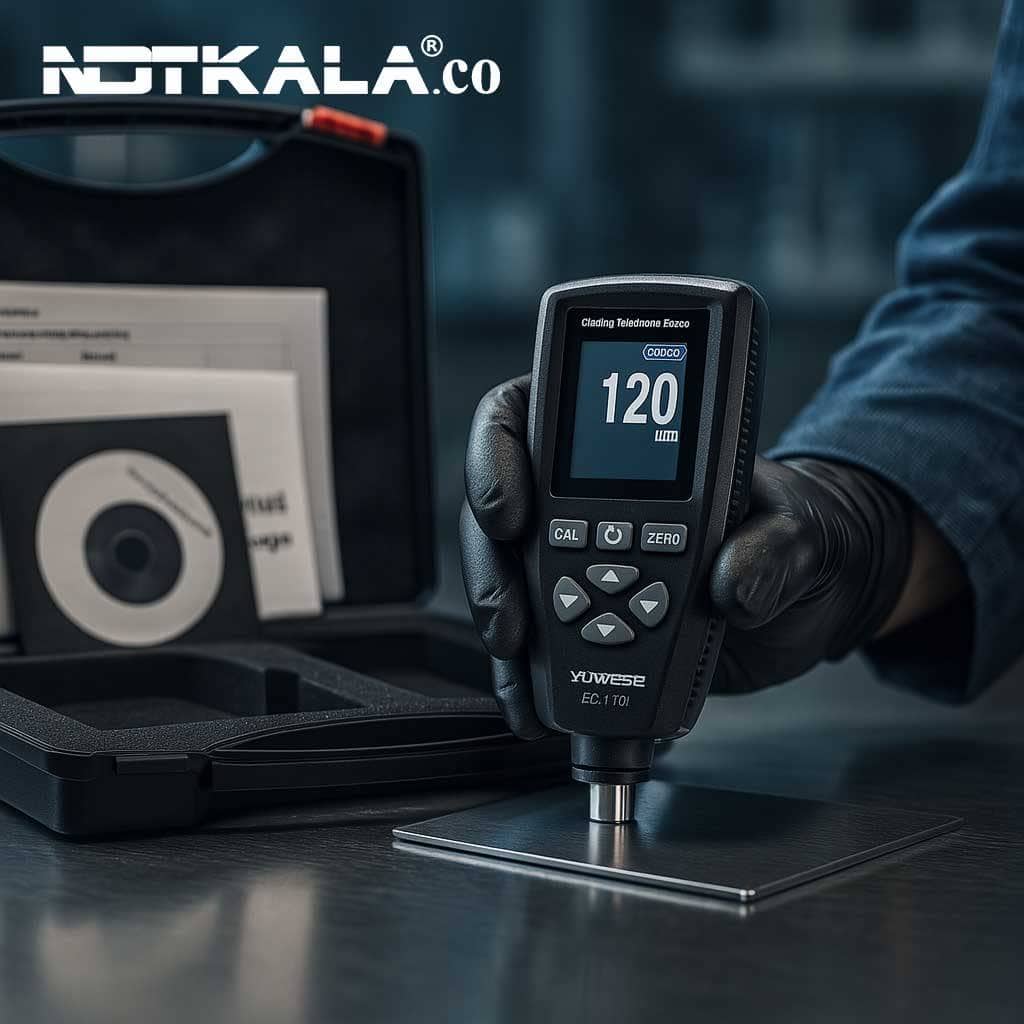

معرفی دستگاه ضخامت سنج YUWESE EC-770

EC-770یک ضخامت‌سنج همه‌کاره با پروب داخلی دوگانه (F/N) است که به صورت هوشمند نوع substrate (فولاد یا غیرآهنی) را تشخیص می‌دهد. این دستگاه با دقت ±(۳٪+۱μm) و محدوده اندازه‌گیری ۰ تا ۲۰۰۰ میکرون، برای طیف وسیعی از پوشش‌ها از جمله رنگ، اپوکسی، گالوانیزه و آندایزینگ مناسب است.

ویژگی‌های کلیدی که یادگیری آن‌ها ضروری است:

• نمایشگر LCD ماتریسی: امکان مشاهده واضح readings و منوها.

• حالت‌های اندازه‌گیری: تک اندازه‌گیری (Single) و اندازه‌گیری پیوسته (Continuous).

• حافظه‌ی گروه‌بندی شده: ۵ گروه داده (۱ Direct و ۴ General) با قابلیت ذخیره تا ۸۰ خوانش در هر گروه.

• کالیبراسیون پیشرفته: کالیبراسیون صفر و چند نقطه‌ای (تا ۴ نقطه) برای هر گروه به صورت جداگانه.

• آلارم هوشمند: قابلیت تنظیم حد بالا و پایین برای هشدار.

• خروجی داده: انتقال اطلاعات از طریق پورت USB به کامپیوتر.

مشاهده محصول ضخامت سنج رنگ و پوشش EC 770 همراه با قیمت.

آنچه قبل از شروع باید بدانید

• اصول اندازه‌گیری: دستگاه EC-770 از دو اصل القای مغناطیسی (F-Probe) برای اندازه‌گیری پوشش روی فولاد و جریان گردابی (N-Probe) برای اندازه‌گیری پوشش روی فلزات غیرآهنی مانند آلومینیوم استفاده می‌کند.

• آماده‌سازی سطح: سطح مورد اندازه‌گیری باید عاری از گرد و غبار، چربی، زنگ‌زدگی و هرگونه آلودگی دیگر باشد. این موضوع تأثیر مستقیمی بر دقت اندازه‌گیری دارد.

• دمای کاری: دستگاه در دمای ۱۰- تا ۵۰ درجه سانتی‌گراد به درستی کار می‌کند. از اندازه‌گیری در محیط‌های با دمای خارج از این محدوده خودداری کنید.

نحوه کالیبره کردن ضخامت سنج

آموزش گام به گام کار با دستگاه ضخامت سنج YOWEXA EC-770 : از خاموش تا اندازه‌گیری

گام اول: راه‌اندازی اولیه و نصب باتری

دستگاه شما با دو عدد باتری نیم‌قلم (AAA) کار می‌کند. برای نصب:

1. درپوش پشت دستگاه را به سمت پایین بلغزانید و آن را بردارید.

2. دو عدد باتری ۱.۵ ولت را با رعایت قطبیت صحیح (+ و -) در جای خود قرار دهید.

3. درپوش را مجدداً سر جای خود بگذارید تا کاملاً بسته شود.

4. دکمه POWER را فشار دهید تا دستگاه روشن شود.

نکته: نشانگر سطح باتری در صفحه نمایش ظاهر می‌شود. اگر نشانگر خالی بود، قبل از شروع کار باتری‌ها را تعویض کنید.

گام دوم: انتخاب واحد اندازه‌گیری و گروه داده‌ها

پس از روشن شدن، باید واحد مورد نظر خود را انتخاب کنید.

1. با فشار دکمه MENU به منوی اصلی بروید.

2. با استفاده از دکمه‌های جهتی (▲/▼)، گزینه Units را انتخاب و دکمه OK را فشار دهید.

3. واحد مورد نظر (µm، mm یا mil) را انتخاب و OK کنید.

انتخاب گروه داده (Data Group):
دستگاه شما ۵ گروه داده دارد:

• GROUP-DIR: داده‌ها به طور موقت نمایش داده می‌شوند و پس از خاموش شدن ذخیره نمی‌شوند.

• GROUP-1 تا 4: داده‌ها به طور خودکار ذخیره می‌شوند و می‌توان برای آن‌ها آلارم و کالیبراسیون جداگانه تعریف کرد.
  برای انتخاب گروه، از منوی اصلی گزینه Group Select را انتخاب و گروه مورد نظر خود را برگزینید.

گام سوم: قلب تپنده دستگاه؛ فرآیند کالیبراسیون (Calibration)

کالیبراسیون صحیح، مهم‌ترین عامل در دستیابی به اندازه‌گیری‌های دقیق است. دستگاه را می‌توان روی سطوح استاندارد یا روی substrate اصلی کالیبره کرد.

الف) کالیبراسیون صفر (Zero Calibration)

این نوع کالیبراسیون زمانی استفاده می‌شود که substrate لخت (فاقد پوشش) در دسترس باشد.

1. پروب دستگاه را روی substrate لخت قرار دهید.

2. دکمه CAL را فشار داده و نگه دارید تا منوی کالیبراسیون باز شود.

3. گزینه Zero Cal را انتخاب و OK کنید.

4. پس از شنیدن بوق، دستگاه یک اندازه‌گیری انجام می‌دهد و مقدار را روی صفر تنظیم می‌کند. عملیات تکمیل شده است.

ب) کالیبراسیون چند نقطه‌ای (Multi-Point Calibration)

برای دقت بیشتر، به ویژه در محدوده‌های خاص، از کالیبراسیون ۲، ۳ یا ۴ نقطه‌ای با استفاده از فویل‌های استاندارد (shims) استفاده کنید.

1. دکمه CAL را فشار دهید.

2. گزینه 2-Point Cal (یا ۳ و ۴ نقطه) را انتخاب کنید.

3. دستگاه از شما می‌خواهد تا اولین فویل را قرار دهید. پروب را روی فویل قرار داده و OK کنید.

4. پس از اندازه‌گیری، مقدار واقعی ضخامت فویل (مثلاً ۵۰µm) را با دکمه‌های جهتتی وارد کرده و OK کنید.

5. این مراحل را برای نقطه دوم (و نقاط بعدی) تکرار نمایید.

6. پس از اتمام، دستگاه تأیید می‌کند که کالیبراسیون با موفقیت انجام شده است.

هشدار: همیشه از فویل‌های استاندارد و تمیز استفاده کنید. هر گروه داده می‌تواند کالیبراسیون مستقل خود را داشته باشد.

گام چهارم: انجام اندازه‌گیری (Measurement)

اکنون دستگاه شما برای اندازه‌گیری دقیق آماده است.

اندازه‌گیری تک‌باره (Single):

1. پروب را به صورت عمود بر سطح مورد نظر قرار دهید.

2. یک بار فشار ملایم داده و دستگاه را ثابت نگه دارید.

3. پس از شنیدن بوق، مقدار ضخامت روی نمایشگر نشان داده می‌شود.

اندازه‌گیری پیوسته (Continuous):

این حالت برای اسکن سریع سطوح بزرگ ideal است.

1. دکمه MEAS را دو بار فشار دهید تا نماد “CONT” روی نمایشگر ظاهر شود.

2. پروب را روی سطح حرکت دهید. دستگاه به صورت پیوسته و با سرعت حدود ۲ بار در ثانیه اندازه‌گیری می‌کند.

3. برای خروج از این حالت، دکمه MEAS را یک بار فشار دهید.

گام پنجم: مدیریت داده‌ها و انتقال به کامپیوتر

یکی از قابلیت‌های برجسته EC-770، امکان ذخیره، مشاهده و انتقال داده‌ها است.

• مشاهده آمار (Statistics): برای دیدن میانگین، ماکزیمم، مینیمم و انحراف معیار readings ذخیره شده در یک گروه، از منوی اصلی گزینه Statistics را انتخاب کنید.

• حذف داده‌ها: برای حذف یک reading خاص یا پاک کردن کل یک گروه، از منوی اصلی به Data Manage > Delete بروید.

• انتقال داده به کامپیوتر:

  1. دستگاه را با کابل USB ارائه شده به کامپیوتر متصل کنید.

  2. نرم‌افزار ElcoMaster (یا یک نرم‌افزار terminal ساده) را روی کامپیوتر اجرا کنید.

  3. داده‌ها به صورت یک فایل متنی (Text) قابل دریافت و ذخیره‌سازی خواهند بود.

انواع دستگاه ضخامت سنج رنگ و لعاب در انواع برند و مدل را میتوانید از فروشگاه ان دی تی کالا تهیه نمائید. مشاهده انواع دستگاه ضخامت سنج رنگ و لعاب



عیب‌یابی و رفع مشکلات (Troubleshooting)

مقایسه اجمالی EC-770 با رقبای اصلی

جمع‌بندی نهایی

ضخامت سنج EC-770 ، با ترکیب کاربری آسان، دقت قابل قبول و قیمت مناسب، انتخاب هوشمندانه‌ای برای مهندسان و بازرسان صنعتی است. همانطور که در این آموزش جامع مشاهده کردید، تسلط بر کالیبراسیون صحیح و مدیریت داده‌ها کلید دستیابی به بهترین نتیجه از این دستگاه است. به خاطر داشته باشید که همیشه قبل از شروع پروژه اصلی، دستگاه را روی یک نمونه تست با ضخامت معلوم کنترل کنید تا از صحت عملکرد آن اطمینان حاصل نمایید.

بخش پرسش و پاسخ

سوال ۱: بهترین روش برای کالیبره کردن EC-770 برای اندازه‌گیری رنگ روی آلومینیوم چیست؟
پاسخ: بهترین روش، استفاده از کالیبراسیون ۲ یا ۳ نقطه‌ای با استفاده از فویل‌های استاندارد بر روی یک صفحه آلومینیومی تمیز و عاری از پوشش است. ابتدا یک کالیبراسیون صفر روی صفحه لخت انجام دهید، سپس مراحل کالیبراسیون چند نقطه‌ای را طبق آموزش بالا دنبال کنید.

سوال ۲: آیا می‌توان از این دستگاه برای اندازه‌گیری پوشش روی سطوح منحنی استفاده کرد؟
پاسخ: بله، اما باید به حداقل شعاع انحنا توجه کنید. برای سطوح محدب (تخم مرغی) حداقل شعاع ۱.۵mm و برای سطوح مقعر (کاسه‌ای) حداقل شعاع ۲۵mm لازم است. در غیر این صورت اندازه‌گیری با خطا مواجه می‌شود.

سوال ۳: وقتی دستگاه خطای “E2” نشان می‌دهد، چه کار باید کرد؟
پاسخ: خطای “E2” معمولاً به معنای Over Range یا خارج بودن ضخامت از محدوده قابل اندازه‌گیری دستگاه (بالای ۲۰۰۰µm) است. از مناسب بودن محدوده دستگاه برای پروژه خود اطمینان حاصل کنید.

سوال ۴: آیا می‌توان پروب دستگاه را در صورت آسیب‌دیدگی تعویض کرد؟
پاسخ: خیر. پروب در مدل EC-770 به صورت internal و یکپارچه با بدنه طراحی شده است و قابل تعویض توسط کاربر نیست. در صورت آسیب، باید دستگاه را برای سرویس به نمایندگی مجاز ارسال کنید.

سوال ۵: تفاوت گروه Direct و General چیست؟
پاسخ: در گروه Direct، readings ذخیره نمی‌شوند و با خاموش کردن دستگاه پاک می‌شوند. این گروه برای اندازه‌گیری‌های سریع و موقت مناسب است. اما در گروه‌های General، داده‌ها به حافظه داخلی ذخیره شده و حتی پس از خاموش شدن دستگاه نیز باقی می‌مانند و می‌توان برای آن‌ها آمار گرفت.
