آموزش کامل نحوه استفاده از کلمپ مولتی‌متر Hioki 3288-20
کلمپ مولتی‌متر هیوکی Hioki 3288-20 یک دستگاه پیشرفته برای اندازه‌گیری جریان AC/DC، ولتاژ، مقاومت، فرکانس و سایر پارامترهای الکتریکی است.
مولتی‌متر هیوکی (Hioki) چیست؟
مولتی‌متر هیوکی (Hioki) محصولات شرکت ژاپنی Hioki E.E. Corporation هستند که از برندهای معتبر و پیشرو در زمینه ابزارهای اندازه‌گیری الکتریکی و الکترونیکی محسوب می‌شوند. این شرکت از سال ۱۹۳۵ فعالیت دارد و دستگاه‌های آن به دلیل دقت بالا، دوام عالی و فناوری‌های پیشرفته در صنایع مختلف مورد استفاده قرار می‌گیرند.
کاربردهای مولتی‌متر هیوکی
-
تعمیر و نگهداری تجهیزات الکتریکی (برق صنعتی، تابلوهای کنترل).
-
عیب‌یابی مدارهای الکترونیکی (الکترونیک خودرو، بردهای صنعتی).
-
پایش سیستم‌های قدرت (اندازه‌گیری جریان و ولتاژ در تابلوهای برق).
-
استفاده در آزمایشگاه‌های الکترونیک و تحقیقات.
در این آموزش، مراحل کار با این دستگاه را به صورت گام‌به‌گام توضیح می‌دهیم.
با مراجعه به صفحه ی دسته بندیمیتوانید به اطلاعات کامل و جامعی در خصوص قیمت ها,مدل ها و برند های موجود در سایت دسترسی پیدا کنید.
صفحه مربوط به : کلمپ مولتی‌متر هیوکی Hioki 3288-20
لوازم جانبی همراه مولتی متر کلمپی هیوکی مدل 3288-20 شامل موارد زیر است:
- یک جفت پراب مدل L9208
- کیف حمل مدل 9398
- باتری CR2032
- دفترچه راهنما (catalogue)

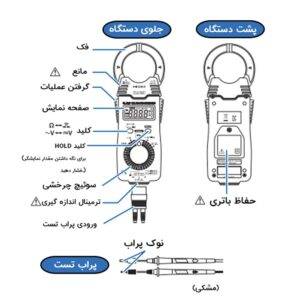

آشنایی با اجزای اصلی دستگاه کلمپ مولتی‌متر هیوکی Hioki 3288-20
- کلمپ (قلاب اندازه‌گیری جریان): برای اندازه‌گیری جریان بدون نیاز به قطع مدار.
- صفحه نمایش LCD: نمایش مقادیر اندازه‌گیری شده.
- سلکتور چرخان (رنج انتخاب): برای انتخاب نوع اندازه‌گیری (ولتاژ، جریان، مقاومت و…).
- دکمه‌های عملکردی:
- SELECT: تغییر بین حالت‌های اندازه‌گیری.
- RANGE: انتخاب محدوده اندازه‌گیری به صورت دستی یا خودکار.
- HOLD: ثابت نگه داشتن مقدار نمایش داده شده.
- MAX/MIN: ثبت مقادیر حداکثر و حداقل.
- تست‌لیز (پراب‌ها): برای اندازه‌گیری ولتاژ و مقاومت، به ورودی‌های دستگاه متصل می‌شوند.
- کلید صفر کردن جریان DC: برای صفر کردن مقدار اولیه هنگام اندازه‌گیری جریان مستقیم.
نکات ایمنی قبل از شروع کار با دستگاه کلمپ مولتی‌متر هیوکی Hioki 3288-20
- همیشه قبل از کار، سالم بودن عایق پراب‌ها و عدم وجود آسیب روی دستگاه را بررسی کنید.
- هرگز قسمت فلزی یا خارج از عایق پراب یا سیم را لمس نکنید.
- از دستگاه فقط طبق استاندارد و دستورالعمل سازنده استفاده کنید تا دقت و ایمنی حفظ شود.
مراحل اندازه‌گیری با کلمپ مولتی‌متر هیوکی Hioki 3288-20
-
اندازه‌گیری جریان (AC/DC) با کلمپ
مراحل کار:
- سلکتور را روی حالت جریان (A) قرار دهید.
- برای جریان AC، علامت ~A را انتخاب کنید.
- برای جریان DC، علامت ⎓A را انتخاب کنید.
- کلمپ را باز کنید و آن را دور سیم حامل جریان قرار دهید.
- مطمئن شوید فقط یک سیم در داخل کلمپ قرار دارد (اگر دو سیم فاز و نول با هم باشند، جریان صفر نشان داده می‌شود).
- مقدار جریان روی صفحه نمایش داده می‌شود.
- اگر مقدار بسیار کم است، دکمه RANGE را فشار دهید تا محدوده مناسب انتخاب شود.
- برای ثابت کردن مقدار، دکمه HOLD را بزنید.
-
اندازه‌گیری ولتاژ (AC/DC) با پراب‌ها
- سلکتور را روی حالت ولتاژ (V) تنظیم کنید.
- برای ولتاژ AC، علامت ~V را انتخاب کنید.
- برای ولتاژ DC، علامت ⎓V را انتخاب کنید.
- پراب قرمز را به فاز (یا مثبت) و پراب مشکی را به نول (یا منفی) متصل کنید.
- مقدار ولتاژ روی صفحه نمایش داده می‌شود.
- اگر مقدار خارج از محدوده است، رنج را با دکمه RANGE تغییر دهید.
-
اندازه‌گیری مقاومت و تست اتصال کوتاه
- سلکتور را روی حالت مقاومت (Ω) قرار دهید.
- پراب‌ها را به دو سر المان مورد نظر وصل کنید.
- برای تست اتصال کوتاه، اگر مقاومت نزدیک به صفر باشد، مدار اتصال دارد.
- اگر OL نمایش داده شد، مدار باز است.
-
اندازه‌گیری فرکانس
- سلکتور را روی حالت فرکانس (Hz) تنظیم کنید.
- کلمپ را دور سیم حامل جریان متناوب (AC) قرار دهید یا پراب‌ها را به مدار وصل کنید.
- فرکانس روی صفحه نمایش داده می‌شود.
-
استفاده از قابلیت MAX/MIN
- دکمه MAX/MIN را فشار دهید تا دستگاه شروع به ثبت کند.
- مقادیر ماکس و مین در حین کارکرد دستگاه ذخیره می‌شوند.
- برای خروج از این حالت، دکمه را دوباره فشار دهید.

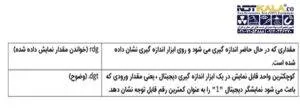

ویژگی‌های کاربردی دستگاه مولتی متر کلمپ هیوکی مدل HIOKI 3288-20 True-RMS
- True RMS: اندازه‌گیری دقیق جریان و ولتاژ حتی در بارهای غیرسینوسی.
- دامنه خودکار (Auto Range): دستگاه به طور خودکار بهترین بازه اندازه‌گیری را انتخاب می‌کند.
- خاموشی خودکار: اگر تا ۳۰ دقیقه از دستگاه استفاده نشود، به صورت خودکار خاموش می‌شود.
- قابلیت اتصال پراب کمربندی (CT6280): برای اندازه‌گیری سیم‌های با قطر بزرگ‌تر (به صورت جداگانه تهیه می‌شود).
نکات مهم حین کار مولتی متر انبری هیوکی
- هرگز در ولتاژهای بالاتر از حد مجاز دستگاه (مثلاً 600V) اندازه‌گیری نکنید.
- برای اندازه‌گیری جریان DC، کلمپ را در جهت صحیح قرار دهید (علامت + روی کلمپ به سمت منبع DC باشد).
- پس از استفاده، سلکتور را روی حالت OFF قرار دهید تا باتری خالی نشود.
- دستگاه را در محیط خشک و خنک نگهداری کنید.
- فقط یک سیم را در فک قرار دهید تا جریان دقیق همان سیم اندازه‌گیری شود.
- از پراب‌ها فقط برای اندازه‌گیری ولتاژ و مقاومت استفاده کنید، نه جریان.
- به نمادها و هشدارهای ایمنی روی دستگاه توجه کنید.
- در محیط‌های صنعتی، از تجهیزات ایمنی فردی (دستکش عایق و کفش ایمنی) استفاده کنید.
خلاصه مراحل کار با دستگاه کلمپ آمپر متر دیجیتال هیوکی مدل HIOKI 3288-20
- بررسی سالم بودن دستگاه و پراب‌ها
- انتخاب حالت اندازه‌گیری با سلکتور
- قرار دادن سیم یا پراب‌ها در محل مناسب
- قرائت مقدار اندازه‌گیری شده روی نمایشگر
- استفاده از Data Hold در صورت نیاز به ثبت عدد
- خاموش کردن دستگاه پس از پایان کار
