دستگاه عیب‌ یاب التراسونیک چیست و چگونه کار می‌کند؟

دستگاه عیب‌ یاب التراسونیک چیست و چگونه کار می‌کند؟

اهمیت دستگاه عیب‌ یاب التراسونیک در صنایع

در صنایع حساس مانند نفت، گاز، پتروشیمی، فولاد، هوافضا و خودروسازی، شناسایی نقص‌های داخلی قطعات پیش از ایجاد حادثه حیاتی است.

دستگاه عیب‌ یاب التراسونیک به عنوان یکی از پیشرفته‌ترین روش‌های NDT، امکان بررسی دقیق مواد و جوش‌ها بدون تخریب را فراهم می‌کند و از وقوع خسارت‌های مالی و انسانی جلوگیری می‌کند.

مقاله «تجهیزات NDT مناسب صنایع نفت، گاز و پتروشیمی»

دستگاه عیب‌ یاب التراسونیک چیست؟

دستگاه عیب‌ یاب التراسونیک یا UT (Ultrasonic Testing device)، ابزاری است که از امواج صوتی با فرکانس بالا (معمولاً بالای ۲۰ کیلوهرتز) برای بررسی ساختار داخلی مواد و شناسایی عیوب استفاده می‌کند.

این دستگاه قادر است:

• ترک‌ها و حفره‌های داخلی قطعات فلزی و غیر فلزی را شناسایی کند

• ضخامت قطعات را اندازه‌گیری کند

• کیفیت جوش‌ها و اتصالات صنعتی را بررسی کند

در واقع، دستگاه عیب‌ یاب التراسونیک مانند یک چشم داخلی غیر مخرب عمل می‌کند.

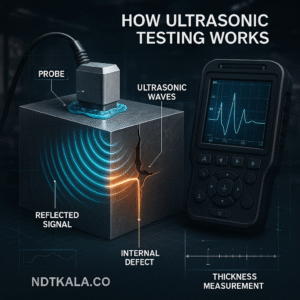

نحوه کار دستگاه عیب‌ یاب التراسونیک

عملکرد دستگاه UT بر اساس اصول فیزیکی انتشار و بازتاب امواج صوتی است:

1. ارسال امواج صوتی: پروب دستگاه امواج را به داخل قطعه ارسال می‌کند.

2. بازتاب امواج از نقص یا سطح داخلی: هر گونه ترک، حفره یا اختلاف چگالی باعث بازتاب موج می‌شود.

3. ثبت سیگنال: دستگاه بازتاب‌ها را به شکل گرافیکی یا عددی نمایش می‌دهد.

4. تحلیل داده‌ها: تکنسین NDT با استفاده از نمایشگر و نرم‌افزارهای تحلیل، محل، اندازه و شدت عیب را تعیین می‌کند.

نکته:
عوامل محیطی مانند دما، جنس قطعه و استفاده از ژل واسط (Couplant) روی دقت اندازه‌گیری تأثیرگذار است.

کاربردهای دستگاه عیب‌ یاب التراسونیک

1. صنایع نفت و گاز

• بررسی ضخامت لوله‌ها

• شناسایی خوردگی داخلی و ترک‌ها

• کنترل کیفیت جوش خطوط انتقال

2. صنایع پتروشیمی

• بررسی مخازن تحت فشار

• کنترل کیفیت جوش‌های حساس و تجهیزات فرآیندی

3. صنایع فولاد و ریخته‌گری

• شناسایی حفره‌های داخلی شمش‌ها و ورق‌ها

• بررسی جوش‌ها و قطعات فولادی

4. صنایع هوافضا و خودروسازی

• بررسی قطعات حساس موتور و بدنه

• کنترل کیفیت مواد کامپوزیت و آلیاژها

5. ساختمان و سازه

• بررسی ضخامت و ترک‌ها در ستون‌ها و اتصالات فلزی

مقاله «چک‌لیست کامل تجهیزات NDT برای پروژه‌های صنعتی»

تجهیزات و ابزارهای مکمل دستگاه عیب‌ یاب التراسونیک

برای استفاده مؤثر از دستگاه عیب‌ یاب التراسونیک، تجهیزات جانبی ضروری هستند:

• پروب UT: تک‌کریستال، دوکریستال، phased array

• ژل واسط (Couplant): برای انتقال بهتر امواج

• نرم‌افزار تحلیل داده: برای تشخیص دقیق محل و اندازه نقص

• کالیبراسیون استاندارد: برای اطمینان از صحت اندازه‌گیری

• تجهیزات ایمنی و شخصی (PPE): مخصوص پروژه‌های صنعتی

راهنمای خرید دستگاه UT در NDTKALA

راهنمای خرید ژل کوپلنت

راهنمای خرید ضخامت سنج اولتراسونیک

مزایای استفاده از دستگاه عیب‌ یاب التراسونیک

• اندازه‌گیری دقیق و قابل اعتماد نقص‌ها

• بررسی ضخامت و یکنواختی مواد بدون تخریب

• شناسایی عیوب داخلی که با چشم قابل مشاهده نیست

• کاهش هزینه‌های تعمیرات و جلوگیری از حوادث

• مناسب برای انواع مواد فلزی و غیر فلزی

دستگاه عیب‌ یاب التراسونیک در ایران و NDTKALA

NDTKALA به‌عنوان مرجع تخصصی تجهیزات NDT در ایران، انواع دستگاه عیب‌ یاب التراسونیک را با برندهای معتبر جهانی ارائه می‌دهد.

برندهای موجود:

• MODERN

• Foma

• Elcometer

مزایای خرید از NDTKALA:

• مشاوره تخصصی پیش از خرید

• تجهیزات اصلی و استاندارد

• خدمات پس از فروش، کالیبراسیون و پشتیبانی کامل

• ارسال سریع به سراسر ایران

همین حالا دستگاه UT خود را تهیه کنید

اگر به دنبال دستگاه عیب‌ یاب التراسونیک استاندارد و قابل اعتماد هستید:

همین حالا با کارشناسان NDTKALA تماس بگیرید
مشاوره رایگان انتخاب تجهیزات UT مناسب پروژه شما
تأمین سریع در ایران برای صنایع نفت، گاز، پتروشیمی و فولاد

سوالات کاربران درباره دستگاه عیب‌ یاب التراسونیک چیست و چگونه کار می‌کند؟

دستگاه عیب‌ یاب التراسونیک برای چه موادی مناسب است؟

برای فلزات، پلاستیک‌ها، کامپوزیت‌ها و مواد سخت و نیمه‌سخت قابل استفاده است.

تفاوت UT با RT چیست؟

UT از امواج صوتی و RT از اشعه ایکس یا گاما استفاده می‌کند. UT ایمن‌تر و سریع‌تر است، اما RT تصویر دقیق‌تری ارائه می‌دهد.

آیا برای استفاده از دستگاه UT نیاز به مجوز دارم؟

برای پروژه‌های صنعتی معمولی خیر، اما برای RT و رادیوگرافی نیاز به مجوز خاص است.

چه تجهیزاتی برای کار با UT ضروری است؟

پروب مناسب، ژل واسط، نرم‌افزار تحلیل داده، کالیبراسیون و تجهیزات ایمنی.

جمع‌بندی نهایی

دستگاه عیب‌ یاب التراسونیک یکی از مهم‌ترین ابزارهای NDT است که امکان بررسی عیوب داخلی و ضخامت مواد بدون تخریب را فراهم می‌کند. استفاده از این دستگاه باعث:

• افزایش ایمنی در پروژه‌های صنعتی

• کاهش هزینه‌های تعمیرات و توقف تولید

• کنترل دقیق کیفیت مواد و جوش‌ها

می‌شود. خرید دستگاه UT از NDTKALA با تجهیزات جانبی استاندارد، خدمات پس از فروش و مشاوره تخصصی، بهترین انتخاب برای مهندسان و تکنسین‌های NDT در ایران است.
